美韩转产AI存储，中国DRAM市占破10%

2026年初，全球消费电子采购经理们的桌面上一片哀鸿遍野。

为了给硅谷那群算力新贵叠出更多昂贵的 HBM（高带宽内存），三星、SK海力士和美光这三大内存巨头，几乎把自家产线上能调走的晶圆产能剥离了个干净。

从最新款旗舰手机里的 LPDDR5X，到云厂商服务器里例行采购的普通 DDR5，通用内存的价格像坐了火箭一样往飙涨。

美韩存储巨头的算盘打得响：

AI 浪潮下，英伟达挥舞着支票把 HBM 的价格拉高了几倍，利润也非常丰厚。

至于普通手机和电脑用的通用内存？那不过是利润微薄的“大路货”。不生产！哪怕涨价也不生产！

况且，他们打定主意：中国厂商没了 ASML 的极紫外光刻机（EUV），技术永远卡在 15 纳米以上，根本接不下这个盘。

然而，这群芯片巨头怎么也没想到，仅仅几个月后，故事的走向就演变成了一场堪称教科书级别的战略偷袭。

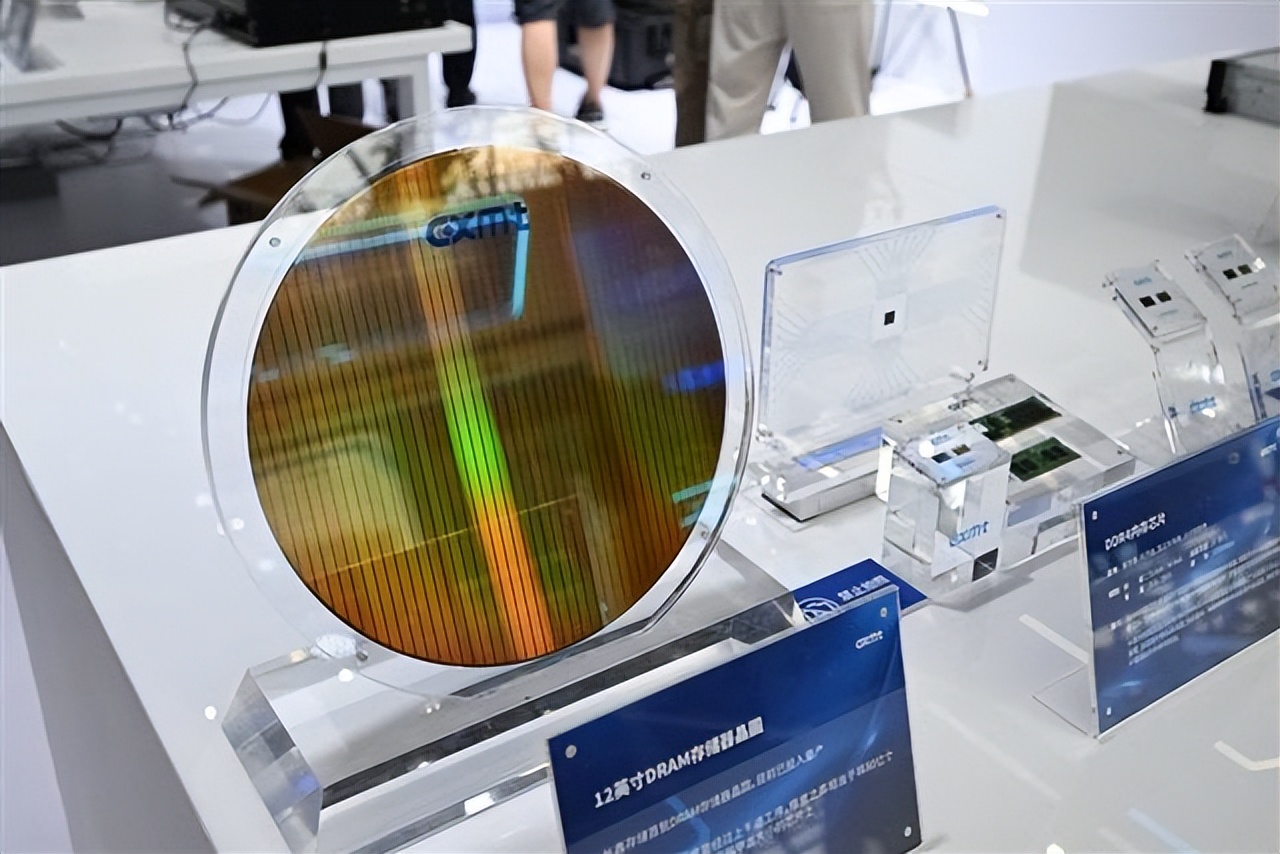

长鑫存储第五代 DRAM 技术平台 G5 正式宣告实现规模化量产，并带着它惊人的成绩单冲击资本市场。

在完全没有 EUV 光刻机的情况下，中国工程师硬是用“物理暴力美学”，把内存阵列半间距切到了 11.95 纳米。

西方设想中固若金汤的壁垒，就这么被撕开了一道巨大的口子。

一、 巨头的“甜品陷阱”：为了松露，把大米给扔了

要看懂这场偷袭，得先搞清楚美韩巨头当年是怎么把自己“折腾”进供给真空里的。

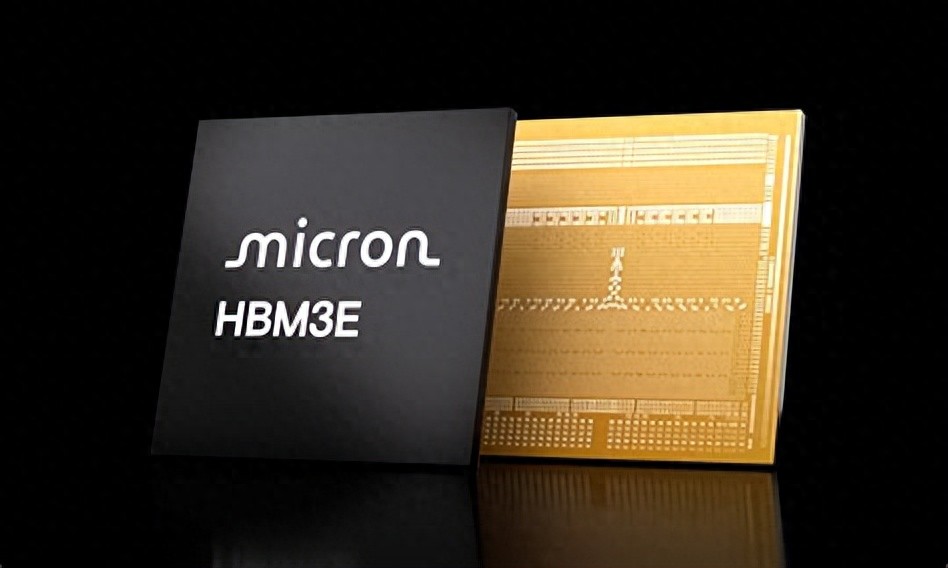

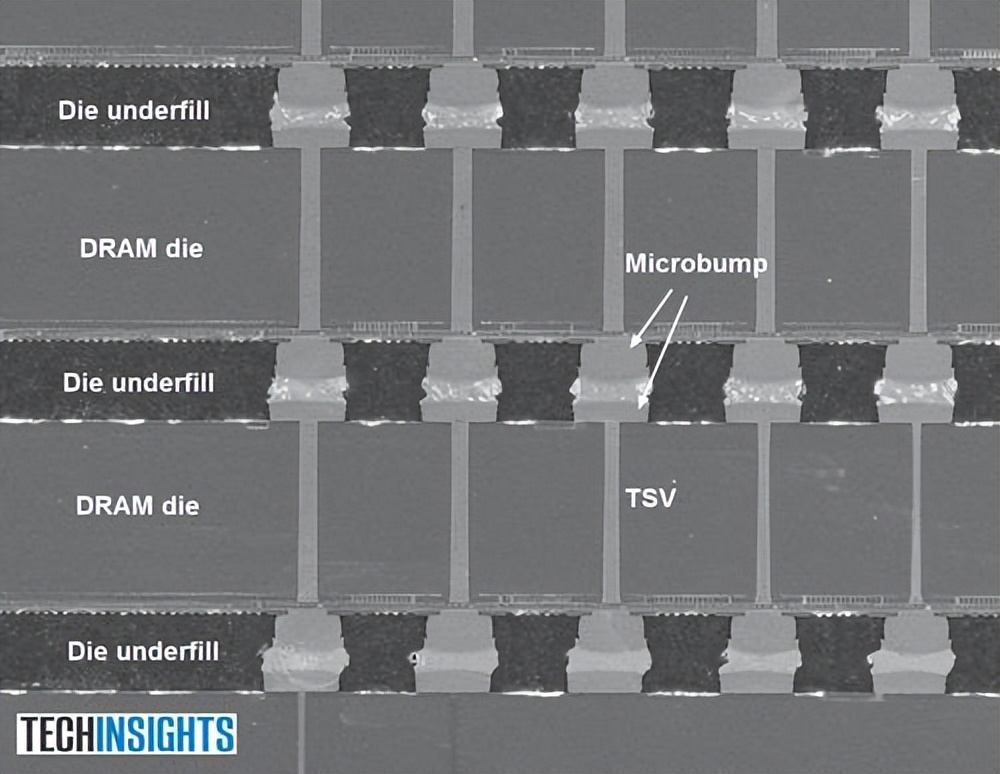

在生成式 AI 的暴利诱惑下，HBM 成了芯片业的黄金香饽饽。但这玩意的制造工艺极其刁钻：它需要用硅通孔（TSV）技术，把 8 层甚至 12 层 DRAM 晶圆像做千层蛋糕一样垂直打孔、切割、精细堆叠。

这带来了一个致命的物理惩罚——吞晶圆。

生产 1GB 密度的 HBM，所消耗的原始硅晶圆面积，是生产 1GB 普通内存的 3 到 4 倍。更惨烈的是良率折损，堆叠过程中只要有 1 层晶圆出现丝毫缺陷，整颗 12 层的昂贵 HBM 就得直接报废。

当美韩三大巨头把产线 30% 到 40% 的晶圆转去伺候 HBM 时，全球通用内存市场瞬间崩出了巨大的断层。

巨头们本以为这是自家的“护城河”：通用内存产能再紧缺，中国厂商也只能眼睁睁看着——因为西方通过设备封锁，早已断定“没有 EUV 就无法迈入 10 纳米级先进 DRAM”的死定理。

这种盲目的技术自信，最终变成了送给中国存储产业的一份“泼天富贵”。中国芯片厂商直接掏出了令全行业目瞪口呆的战术——既然你不卖我细画笔，那我就用粗画笔硬干出微雕艺术。

二、 物理暴力美学：用粗油漆刷，硬生生“雕”出 11.95 纳米

在半导体界，光刻精度一直死死受制于光学物理中的“瑞利公式”：

想把电路线宽（CD）刻得更细，要么缩小光源波长（lambda），要么加大数值孔径（NA）。

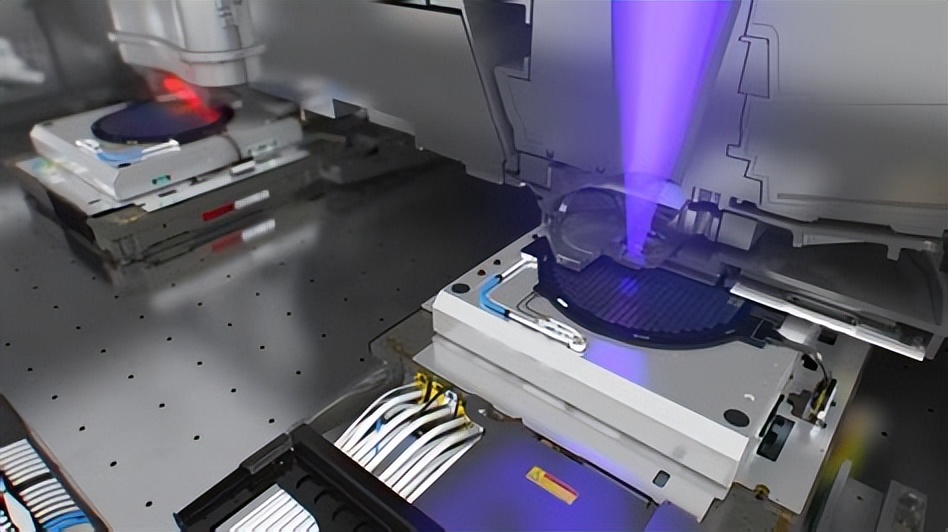

EUV 的波长是 13.5 纳米，相当于买到了世界上最细的纳米级工笔画笔；而长鑫手头最先进的 ArF 浸润式 DUV，波长还停留在 193 纳米，本质上就是一支粗油漆刷。

拿粗油漆刷，怎么画出 11.95 纳米的极细线宽？答案就是长鑫玩的这一手硬核工艺：SAQP（自对准四重图形化）。

如果用大白话来降维解释这个“物理暴力”过程，大概是这样的：

▪︎ 画粗线：先用 DUV 粗画笔画出一道粗光斑电路（比如 40 纳米宽）。

▪︎ 贴美纹纸：利用化学气相沉积（CVD），在这道粗电路的两侧均匀“镀”上一层极薄的辅助材料（美纹纸）。

▪︎ 洗掉中间：用等离子刻蚀技术，把中间最初的那道粗线完全洗掉，只留下两侧极薄的美纹纸边缘。

▪︎ 循环复刻：对这两条边缘再贴一次美纹纸、再洗一次……

依靠这套极其繁琐的“多次沉积—刻蚀—剥离”循环，1 条粗线就在物理层面被剥分成了 4 条极细的平行电路。

长鑫没有 EUV，就拿这套四重曝光工艺硬磨，硬生生把阵列半间距给磨到了 11.95 纳米！

不止于此，DRAM 芯片里的电容微缩更是个噩梦。每个存储单元都得立着一个电容来存电荷，电路越细，电容占地面积就越小。为了不让电荷漏光，电容只能向天空索要空间。

在 G5 平台上，工程师们在晶圆上挖出了深宽比高达 45:1 的深井电容。

这是什么概念？

相当于在一根头发丝四十分之一的微小面积上，盖起了一座 15 层楼高且绝对不能倾斜塌陷的摩天大楼。

三、 从“烧钱亏损”到单季翻盘：账本上的物理打脸

在前几年，西方科技媒体提及中国存储芯片，最喜欢用的词就是“巨额亏损”和“无底洞烧钱”。毕竟，多重曝光（SAQP）虽然绕过了 EUV，但代价是工序极其繁琐——晶圆要穿过近 300 道 复杂的沉积、光刻与刻蚀工序，稍微一次套刻对准偏了 0.001 毫米，整片晶圆就会沦为废铁。

“工序翻倍导致成本高昂、良率极低，根本无法商业化量产”，曾是西方分析师给中国芯片扣上的死亡定语。

然而，2026 年的数据砸下来，直接把这些论调打得粉碎：

生产效率大暴涨：G5 平台通过优化设计，单片晶圆上的裸片（Die）产出较上一代提升了 50% 以上，单颗芯片的成本呈现断崖式下跌。

资本与财务炸裂：长鑫存储正式登陆科创板，以 579 亿元 人民币的募资额创下科创板史上最大 IPO。更绝的是，2026 年上半年单季度实现净利润 776.05 亿元，一举抹平了公司自成立以来的全部历史累计亏损！

全球份额突破性掠夺：根据第三方机构最新统计，2026 年第二季度，长鑫在全球 DRAM 市场的营收份额逆势冲到了 10% 左右，牢牢占据全球第四大存储巨头的位置。

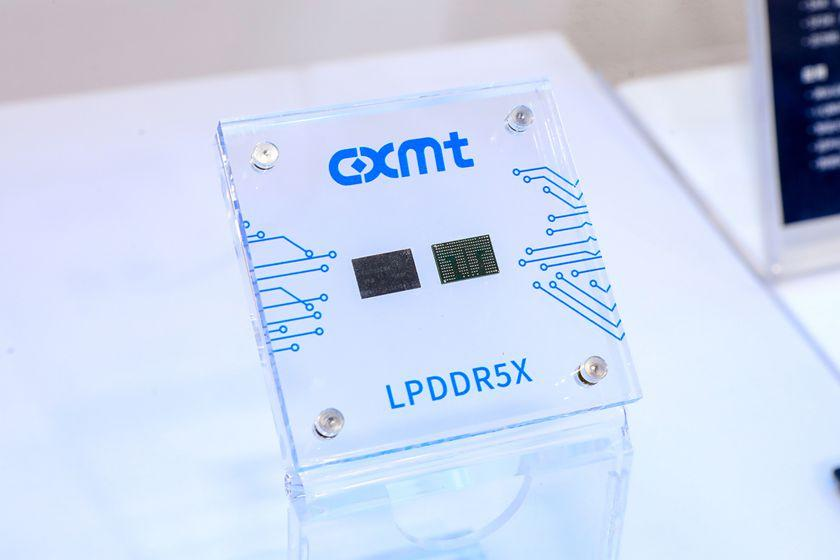

终端供应链大收割：在国内主流安卓旗舰机中，长鑫 LPDDR5X 芯片的搭载率已经突破 30%；云端方面，更是一举拿下了与腾讯签署的超 200 亿元 服务器 DRAM 长期采购大单。

当美韩巨头高高兴兴地在 AI 高台上数钱时，回头一看，自家的后花园——占全球存储市场绝对大头的通用 DRAM 领地，已被中国厂商蚕食掉了整整一成。

四、 降维思考：这场偷袭给半导体产业上了怎样的一课？

如果跳出这场单纯的产能偷袭，站在更高的视角审视，长鑫 G5 平台的破局，实际上改写了全球半导体产业链的多重底层逻辑。

1. “大米”与“松露”的战略错位

HBM 固然是 AI 时代的“高价松露”，但通用内存才是支撑整个数字世界的“基础大米”。
