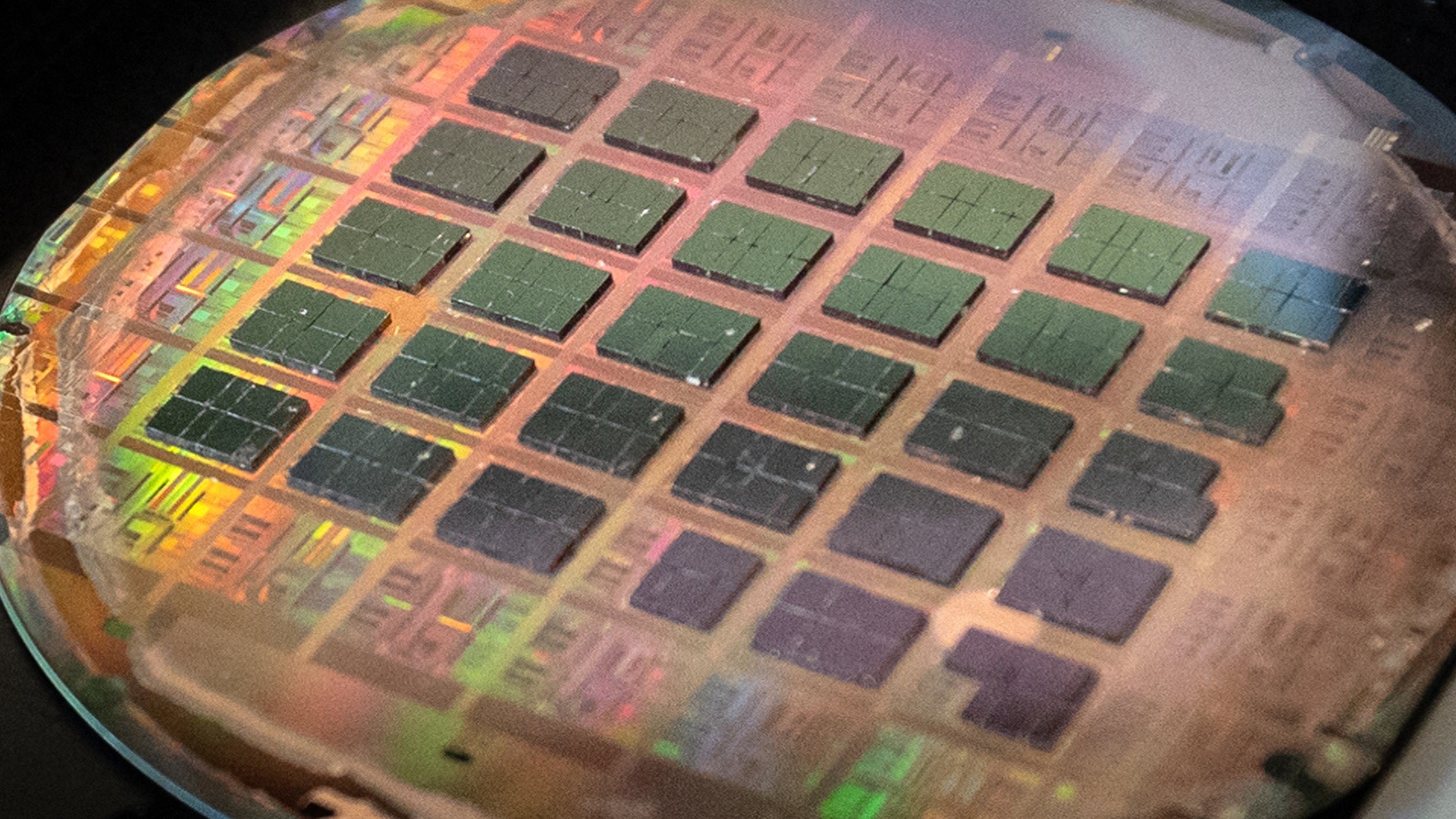

半导体材料的代际更迭，往往以一条生产线的建成为标志。2026年7月，中国杭州嘉伦半导体公司宣布，全球首条兼容6英寸和8英寸同质外延氧化镓晶圆的大规模生产线已正式投产，并向国内领先芯片制造商完成了首批6英寸晶圆的交付。

如果这一声明能够得到独立验证，它将是氧化镓这种材料从实验室走向工业量产的一个关键节点。

为什么氧化镓如此重要？

要理解这条生产线的意义，得先弄清楚氧化镓到底有多特别。

氧化镓是一种超宽禁带半导体材料，其击穿电场强度约为8兆伏每厘米，是碳化硅的两倍左右，是硅的近20倍。这意味着在相同体积下，氧化镓器件能够承受更高的电压，导通损耗更低，同时还具备出色的耐高温性能。理论上，这让它非常适合用于电动汽车的逆变器、高压输电设备、光伏储能系统以及高频射频通信这类需要在极端条件下高效运行的场景。

目前，功率半导体领域的主流材料从硅逐步向第三代半导体碳化硅和氮化镓过渡，特斯拉、比亚迪等电动车企已大量采用碳化硅模块。而氧化镓被视为更下一代的候选材料，部分研究人员称其为"第四代半导体"。根据市场研究机构的估算，氧化镓晶圆市场2025年规模约为1.28亿美元，预计到2034年将增长至4.56亿美元，年复合增长率接近15%。

但氧化镓的量产之路走得并不顺畅。目前市场上流通的氧化镓晶圆，直径主要集中在2英寸到4英寸之间，少数机构已开始交付6英寸样片。日本的NovelCrystal Technology是全球氧化镓衬底的主要供应商之一，其6英寸晶圆仍处于研发和小批量试产阶段。美国和欧洲的部分研究机构也在追赶，但距离稳定批量供货仍有差距。

这也是嘉伦此次声明引发关注的原因：他们宣称的不是实验室突破，而是可以稳定交付的量产能力。

技术突破点在哪里？

晶圆越大，每片晶圆上能切割出的芯片数量就越多，单个芯片的制造成本也随之下降。以面积换算，8英寸晶圆的有效面积约是4英寸的四倍，这对于任何希望降低功率器件成本、推动规模化应用的制造商来说，都是最直接的商业激励。

然而，把晶圆做大说起来容易，做起来极难。氧化镓单晶对生长工艺高度敏感，尺寸放大后，晶体内部的位错密度和应力分布都会显著增加，导致外延层质量下降，最终影响器件的良率和性能一致性。

嘉伦声称，他们通过将自主研发的铸造生长单晶工艺与优化的金属有机化学气相沉积外延工艺相结合，解决了这一核心难题。公司公布的认证数据显示，6英寸外延晶圆的外延层厚度超过10微米，厚度偏差低于1%，这一均匀性水平被认为是保证功率器件制造良率的重要指标。

在成本控制方面，嘉伦还提出了一项针对性工艺：通过超薄衬底技术，将衬底产量提高三到四倍，同时减少贵金属铱的消耗，使每片晶圆的衬底成本较传统方法降低80%以上。铱是氧化镓晶体生长过程中的关键耗材，价格昂贵且供应集中，成本控制能否落地，很大程度上决定了氧化镓器件能否在价格上与碳化硅竞争。

目前，嘉伦表示已与国内芯片制造商签署长期供货协议，同时也有来自海外企业和研究机构的采购订单。独立分析人士指出，海外订单的存在是一个值得关注的信号，但正式的第三方性能验证结果尚未公开发布，外界对这些声明的核实仍在进行中。

氧化镓能否真正撼动碳化硅和氮化镓的市场地位，最终还要取决于量产良率、器件封装成熟度和下游应用生态的协同推进。但无论如何，一场围绕下一代功率半导体材料的制造竞赛，正在全球范围内悄然加速。
