120亿美元砸下去，印度量产芯片仍为零

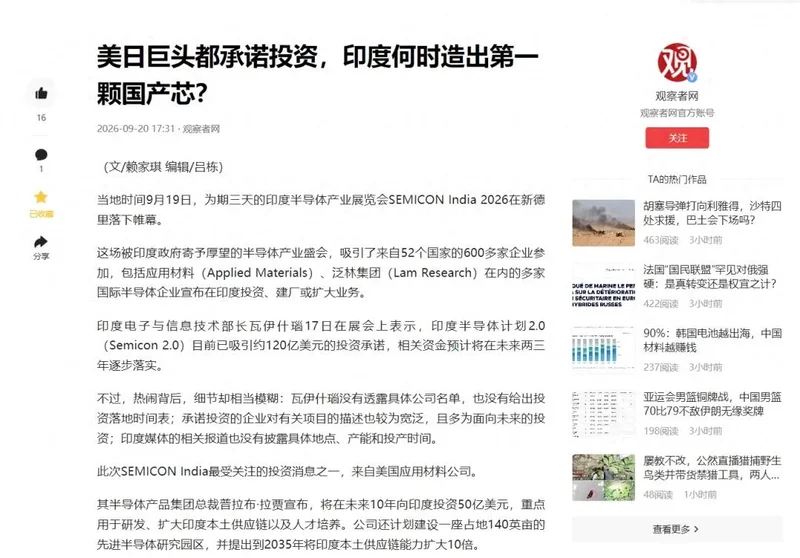

9月中旬，新德里办了场热闹的展会——SEMICON India 2026，52个国家、600多家企业捧场，印度电子信息技术部长站在台上宣布：半导体2.0计划已经吸引了约120亿美元投资承诺。
锣鼓喧天，仿佛印度芯片明天就要弯道超车。

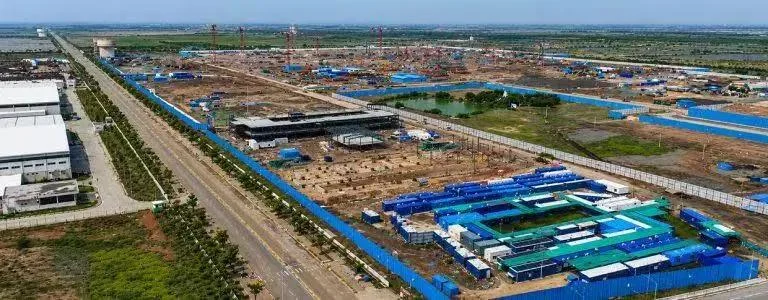

结果路透社在同一天泼了盆凉水：直到今天，印度没有一座任何一座大型前端晶圆厂，生产出过哪怕一颗芯片。最受瞩目的塔塔古吉拉特工厂，号称投资100亿美元，商业化量产已经推迟了快两年。
一边是120亿美元的雄心，一边是颗粒无收的现实。问题出在哪？
拆开这120亿，来的全是"卖铲人"
你得先看看这些钱都"承诺"去干嘛了。
美国应用材料说，未来十年投50亿美元，建一座140英亩的先进半导体研究园区，搞研发、培养人才、培育本土供应链。
泛林集团要来建它在印度的第一个硅部件制造基地；富士胶片投800亿卢比建半导体材料厂；美光在古吉拉特的工厂倒是投产了，可那是封装测试——把造好的芯片切一切、包一包、测一测，属于下游，跟"造芯片"是两码事。
也就是说，目前的投资也没有任何一家说：我来帮你建一座能量产先进芯片的晶圆厂。
这像极了当年的淘金热：最稳赚不赔的，从来不是下场挖金子的，而是卖铲子、卖牛仔裤的。
应用材料和泛林是干什么的？全球最大的两家芯片设备商，说白了就是"给芯片厂造机床的"。
印度大干快上、满世界买设备，它们卖设备、卖部件、圈补贴、占卡位，旱涝保收；至于你的晶圆厂良率上不上得来、几年能盈利，跟人家关系真不大。
西方是最希望印度把芯片搞成、好替代中国的；可恰恰是这些最懂芯片、也最有动机扶印度的公司，真金白银全都绕着晶圆制造走。
更何况，这120亿是"投资承诺"，不是到账金额。在印度，谅解备忘录这东西签得比婚礼请柬还热闹，至于婚后能不能过日子，那是另一回事。
真下场的，三年前就黄过一个
这不是印度第一次让资本梦碎。

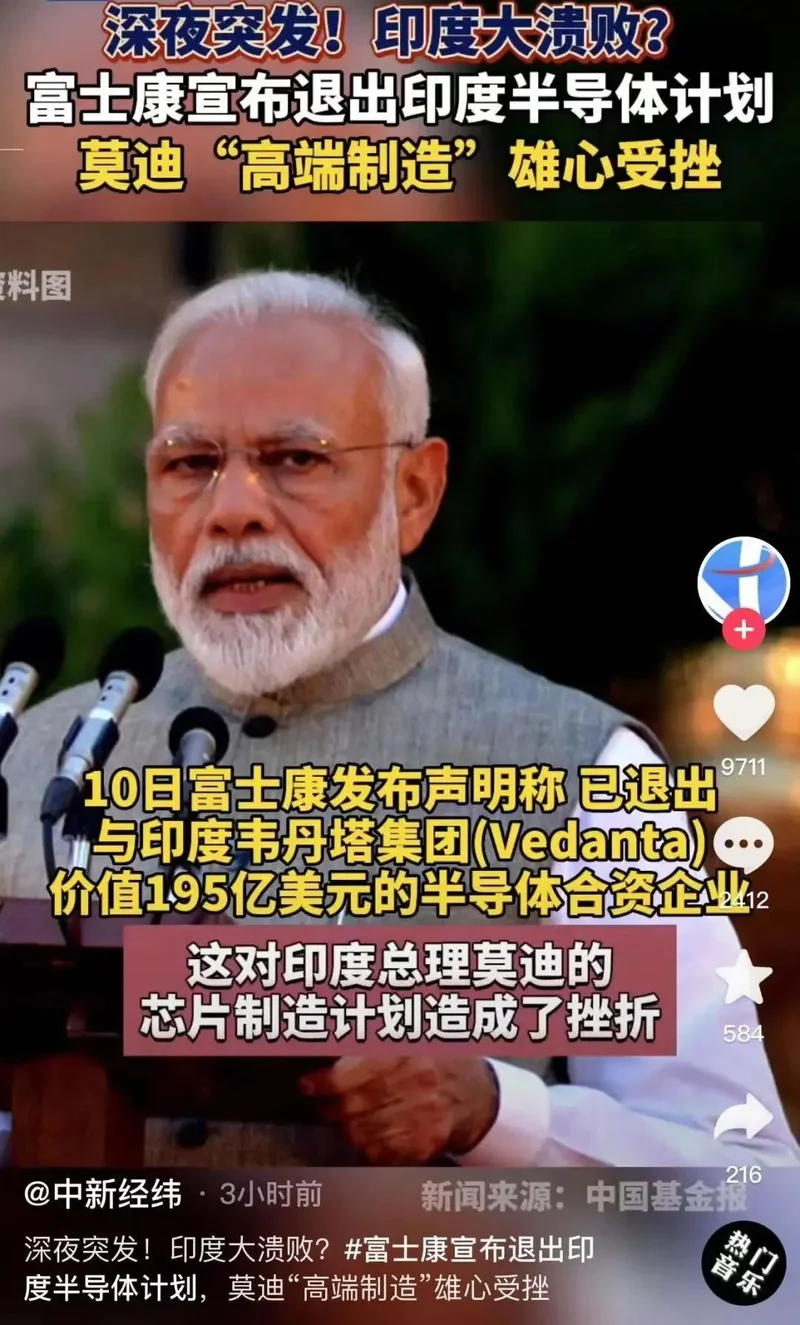

2023年，郭台铭的富士康拉着印度矿业巨头韦丹塔，喊出195亿美元的天价，要在印度盖28纳米芯片厂，结果合作一年多，富士康直接撂挑子走人。
拆开看这个组合就知道有多离谱：富士康擅长的是拧螺丝组装电子厂，韦丹塔是挖矿、做显示玻璃的，俩亲家加起来，没有一克造芯片的核心技术。
真正的工艺得去求意法半导体授权，结果人家压根没松口；再加上28纳米厂迟迟达不到印度政府的标准、几十亿美元补贴批不下来、韦丹塔的母公司还一身债——一桩世纪联姻，就这么散了。
这件事把印度造芯的死穴照得明明白白：芯片这东西，有钱、有地、有补贴、有热情，统统不够；最关键的那门手艺，你花钱也买不到，人家也不敢真给你。
很多人以为印度造不出芯片是因为笨、因为穷、因为没人才。恰恰相反，这才是整件事最反常识的地方。
印度握着全球大约20%的芯片设计工程师，12万多人，规模仅次于美国。
英特尔、高通、英伟达、AMD几乎都在班加罗尔、海得拉巴设有最大或第二大的设计中心，AMD全球最大的设计中心就在印度，三千号工程师，连最先进的2nm芯片，都有印度团队在参与画图。
美光的CEO是印度人，微软、谷歌的掌门人也都是印度裔。
芯片这条链上最"高大上"的设计环节，印度玩得风生水起。
那它到底卡在哪？卡在"制造"上。
印度会自己证实，把印度看成中国的早期阶段，是错的
芯片设计是聪明人的活，一张图、一台工作站、一群天才，就能干。

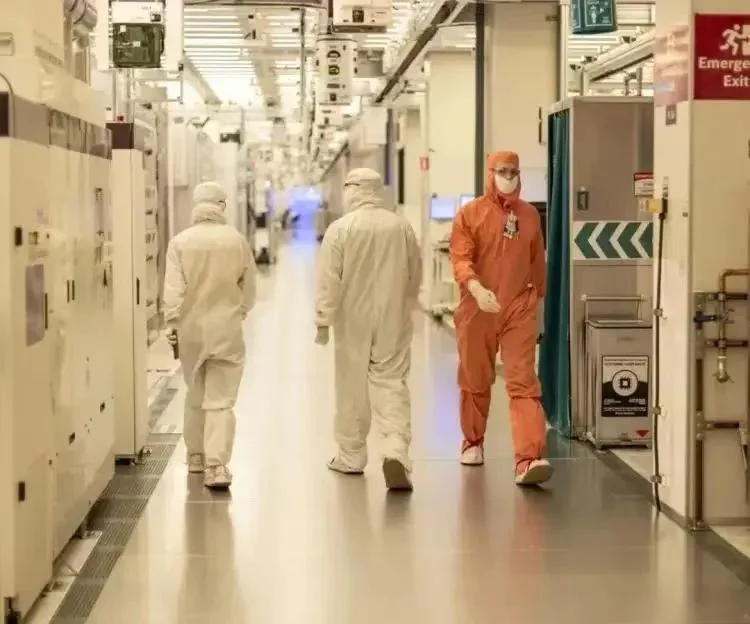

可晶圆制造考验的是另一套东西：一年365天不能掉链子的稳定电网、比纯净水纯上千倍的超纯水、一尘不染的洁净车间。
还有硅片、光刻胶、特种气体、石英、化学品几千种材料就近配套，以及几十万次工艺试错沉淀下来、写不进教科书的"隐性知识"。
这恰恰是印度的命门：软件外包它能做到世界第一，却最不擅长组织化、纪律化、高密度的硬制造。
在高铁、手机核心零部件环节、芯片厂领域，它反复栽跟头，因为这些靠的是电网、港口、供应链和千万产业工人的精密咬合。这就是印度短期内无法补齐的致命短板。
互联网可以烧钱换增长、靠天才弯道超车；芯片制造不接受跳跃，它只奖励耐心，你想跳过中间那二十年，它就敢让你一颗都造不出来。
美国巨头嘴上全是"去风险"的主义，心里全是"卖铲子"的生意，真金白银是来卖设备卖产品的，投资都是全部绕开晶圆制造走。
印度很不傻，它也将计就计，不啃晶圆制造的硬骨，顺势把封测、材料、设备、设计这些外围一块块往怀里扒拉。
既然美光来了、富士胶片来了、安世也跟塔塔合作了，那么"先扫外围、再攻核心"，给它十年，成熟制程的配套未必补不齐。
客观来看，印度补的，恰恰是我们已经走过的路，我们也不会停下来在成熟制程上陪它打价格战，而是往先进制程、往设备和材料的更高处爬。
印度手里那张"中国+1"的地缘门票，确实有可能分流走一部分订单，这是要认真应对的竞争环节。
但问题在于，印度要真正形成对中国成熟芯片的替代，要扎扎实实去做产业链配套，以印度的底子，在印度投资芯片产业，相当于在沙漠上种树，芯片的投资周期要5~10年起步。
