英伟达 vs 存力，到底谁拿捏谁？

HBM技术演变围绕容量、带宽、成本展开：容量可通过堆高层数或增加内存数量扩大，但受工艺、良率、DRAM晶圆产能制约；带宽上位宽与速率相互掣肘，瓶颈在Base Die、中介层和封装；HBF以牺牲带宽换容量，适合低频数据。最终路线取决于AI需求卡在容量还是带宽，分层混合存储架构或成远期解。

在上篇文章中存力接棒算力，HBM为什么“脱颖而出”？，海豚君从底层技术出发，回答了AI对存力的需求为何"突然"爆发，以及HBM凭什么成为高性能GPU的首选内存，并介绍了HBM内存技术的核心概念与逻辑。那么随着AI技术的发展，内存技术又将如何演变，以实现更大的容量和更快的带宽？

恰巧，近期业内也出现了两个看似矛盾的信号：一边是HBM路线图继续加码，堆叠层数从12层走向16层、20层；另一边据SemiAnalysis，英伟达下一代Rubin Ultra的HBM可能从16层一路砍到8层，同时以闪存颗粒为基础的HBF，也在试图从HBM手中分走一部分容量需求。

HBM是否会被取代，还是会更加稀缺？HBM究竟该不该继续堆高？本篇我们就沿着上篇结尾留下的容量、带宽和成本三条线索，主要讨论以下几个问题：

1）要继续扩大内存容量，行业有哪几条路可走？各自的代价是什么？为什么HBM的层数反而可能不增反减？

2）为什么带宽比容量更难提升？瓶颈卡在哪里，后续又有哪些突破口？

3）不同的场景下，哪条技术路线更可能被选择？对产业链以及内存厂商的话语权会有何影响？

一、扩大容量，有哪些途径？

先从如何继续加大内存容量的问题出发，目前业内有两个并行的方向：一是突破工艺上限，把单颗内存做得更强，代价是更复杂的工艺、更高的成本和可能更低的良率；二是更侧重性价比，不追求单颗性能，转而以数量取胜，用不同规格的产品匹配不同层级的需求。

1.1、路径一：更强的单颗性能

a. 继续堆更多层

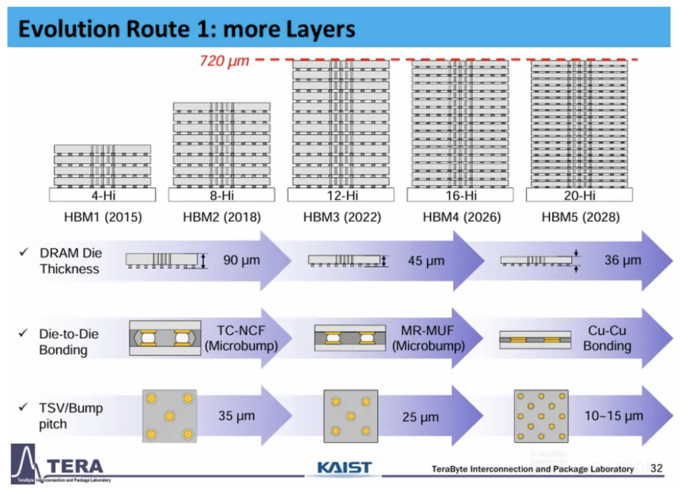

最直接的方法是沿着现有路径继续增加堆叠层数：HBM3E为12层，部分HBM4/4E将做到16层，HBM5路线图则指向20层。

但加层并没有说起来那么简单。HBM与XPU共同封装、共用底座和顶盖，因此内存堆的总高度是受限的：HBM3E及之前的规范上限为720um，HBM4放宽到775um。

限高之下要塞进更多层，只能：① 把单层DRAM颗粒削薄；② 压缩层间空隙，把微凸点（micro-bump）做小，甚至去掉微凸点，让上下两层的铜触点直接做铜铜键合（Cu-Cu Bonding）。

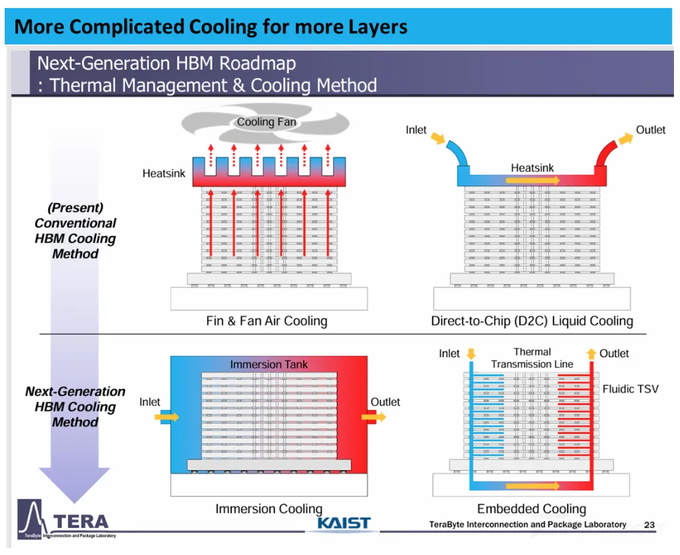

但更精密的工艺意味着更高的成本和更低的良率：① 削薄后的硅片强度下降，更易翘曲或在堆叠中损坏；② 层间空隙缩小，散热和绝缘填充都更难，热压工艺（TC-NCF）已难以胜任，需转向海力士的回流焊（MR-MUF）或混合键合；③ 层数越多，对供电、传输和散热的要求越高，TSV需要做得更密、孔径更窄。

简单来说，这条路径是用更难的工艺和更高的成本换单颗容量，对内存厂的要求更高，好处是新增的容量都能享受首排内存的高带宽。

b. 绕过限高的偷懒方法

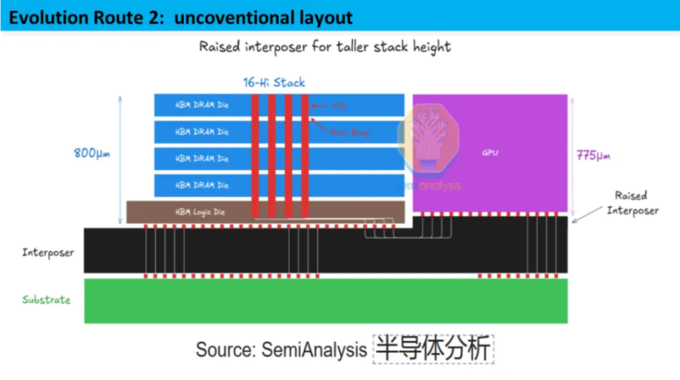

另一个“走捷径”的办法是变相加高堆叠高度：如下图，把GPU下方的中介层垫高，在两者顶部仍然齐平的前提下，让内存堆可用的高度提升到约800um。

这样可以少削薄甚至不削薄颗粒就多塞几层，省下复杂工艺带来的成本和良率损失。但能挤出的空间有限：从720um到800um，按每层宽度只比45um略有减少，最多只能再多放2层。

1.2、路径二：多放存储，以量取胜

a. 多排内存：前排保速度，后排给容量

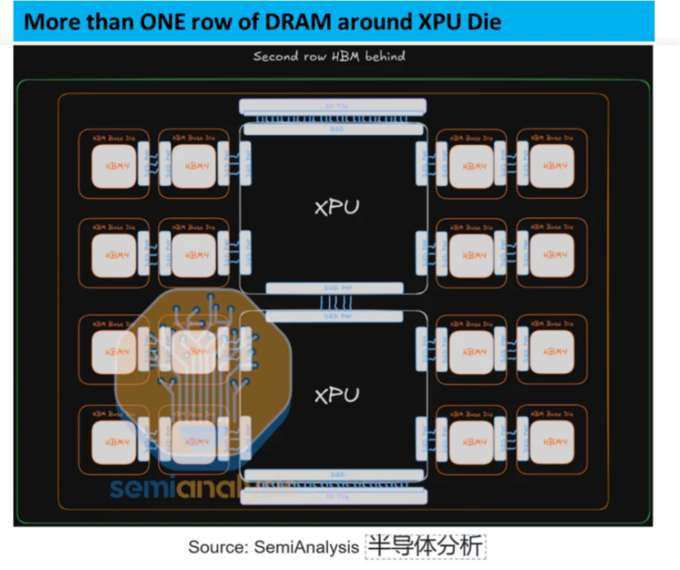

另一条路是增加内存的数量。由于紧贴XPU的位置有限，新增的内存大概率只能放在后排：这省去了加密堆叠的工艺难题，代价是后排内存的带宽势必更低。

这里后排用什么内存、怎么封装都有选择：① 规格上，除了下图中的HBM，也可以用普通DDR，乃至基于NAND的HBF（后文展开），单位容量成本更低；

② 封装上，后排既可以和XPU一起放在硅中介层上（速度快，但贵且中介层面积有限），也可以放到次一级的基板甚至PCB上（速度慢，但便宜、空间充裕）。

③ 但后排不能无限加，带宽是最大的瓶颈：因后排内存的数据需前排内存中转，整个多排内存的最大带宽，受限于首排HBM和XPU间的带宽。如下图的示例，若首排HBM与XPU之间的带宽为4TB/s，在扣除自身需要和XPU通讯占用的2TB/s带宽后，能用于替后排内存中转传输的带宽就只能有2TB/s，若再加第三排内存就依次减少。

b. HBF：更便宜的选择？

前文已提到，为了降低单位存储的价格，行业有考虑用其他规格存储来代替HBM，其中一个重要选项是HBF—即高带宽闪存（High Bandwidth Flash）。正如其名，它的结构基本是HBM的复刻：多层堆叠、TSV贯通连接上下、与XPU共同封装，只是把DRAM颗粒换成了NAND颗粒。

值得一提的是，NAND本身就是3D结构，为什么HBF还要像HBM一样多片堆叠？

原因在于，NAND的“3D”是存储单元层的堆叠，只加容量、不加读出通道：同一串单元共用一套读出电路，每次只能读其中一层。

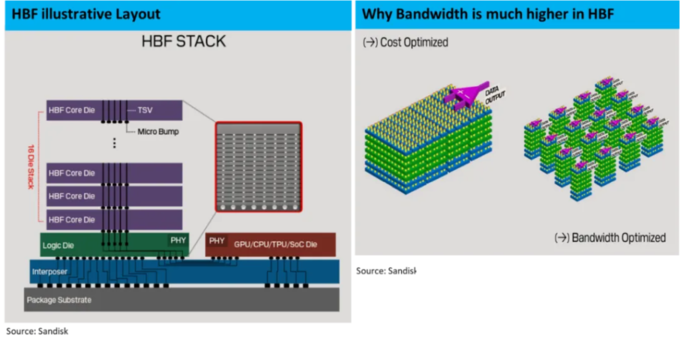

HBF的额外带宽来自并行：单片die内部划分成大量小阵列同时读出（下图右），再用TSV把16片die堆叠起来同时输出。普通NAND 3D架构虽然也叠容量，却挂在同一条总线上轮流传输(具体情况请见海豚君对NAND的研究)。

与HBM相比，HBF的优劣势都很鲜明：

① 优势--容量大、便宜、省电：计划于2026年末至27年初推出的HBF Gen1（16层堆叠），单堆容量可达512GB，而16层HBM4只有48GB；HBF单GB价格据调研可能只有HBM的1/5~1/10左右。且NAND颗粒天生功耗和散热需求相对更低。

② 带宽做到同一量级：凭借类似的堆叠和共同封装工艺，据公司披露HBF Gen1读取带宽可达1.6TB/s（写入慢很多），约为HBM4规范最高带宽的55%。

③ 但NAND天生延迟高、写入慢、按块读取、擦写寿命有限，注定无法取代HBM：其读取延迟约1~10us，DRAM仅约0.1us，写入还要再慢10~100倍；按块读取则意味着每次都会夹带不需要的数据，实际有效带宽要打折扣。

因此HBF只适合不需要频繁读写的数据，如全量模型参数（非激活）、压缩后的上下文缓存、暂未调用的MoE专家参数等。

c. 混合架构，最可能的结局？

以上讨论的各种方法，在传输速度、容量、成本这三者上都无法兼备，因而目前业内展望的一个最可能的远期解是，采取多级、混合的存储架构。例如在XPU芯片的一侧共同封装HBM提供高传输速度，负责需高频读写的数据，另一侧封装HBF提供更大的容量，负责相对更低频的数据。

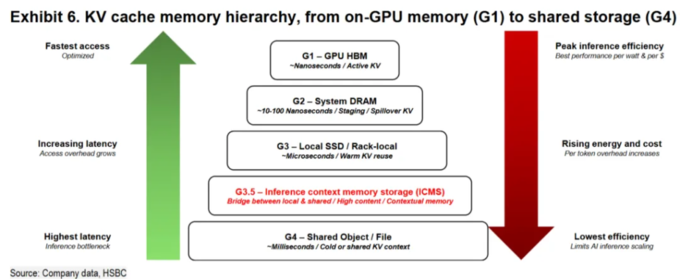

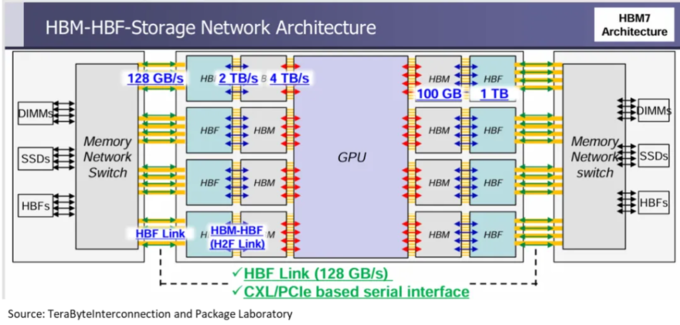

更远期的HBM7设想中，还会再加一层走PCIe协议的池化存储，让每颗XPU都能共享调用整个系统的DRAM、SSD和HBF。各级存储各司其职：HBM放最常用的参数和KV缓存，DDR和HBF次之，SSD等池化存储存放不太被调用的“冷”数据。

1.3、HBM层数会不增反减？

近期另一个热议的市场观点：HBM的层数可能不增反减。起因是英伟达下一代Rubin Ultra：每个计算核心配4颗HBM，最初规格为16层，后据供应链反馈降为12层，最近又传出可能改为8层。
