前几年全世界还在死磕EUV光刻机，拼谁的制程更先进；转眼间，英特尔、台积电、三星三大巨头齐刷刷把重金砸向了一块“玻璃”——就是先进封装用的玻璃基板。

它听起来平平无奇，却是AI时代芯片性能的下一个核心天花板。

西方巨头本想绕开光刻机的存量博弈开辟新战场，转头却发现，这条赛道刚好撞进了中国制造业练了二十年的优势腹地。

为什么巨头都在抢一块玻璃？

摩尔定律走到今天，晶体管缩小到2纳米以下，物理极限已经近在眼前。

单颗芯片算力不够用，行业就开始往“面积”上做文章——把多颗芯粒用先进封装拼在一起，堆出更大的集成算力。如今的AI芯片越做越大，甚至已经突破了光刻机单次曝光的极限尺寸。

芯片拼起来了，承载芯片的基板就成了新的瓶颈。

传统有机树脂基板就像土质地基，盖小楼没问题，一旦承载几百瓦功耗、巴掌大的AI芯片，问题就全暴露了：高温下翘曲变形，一翘就接触不良；高频信号损耗大，供电效率上不去；布线密度提不高，芯粒之间传数据像走羊肠小道。

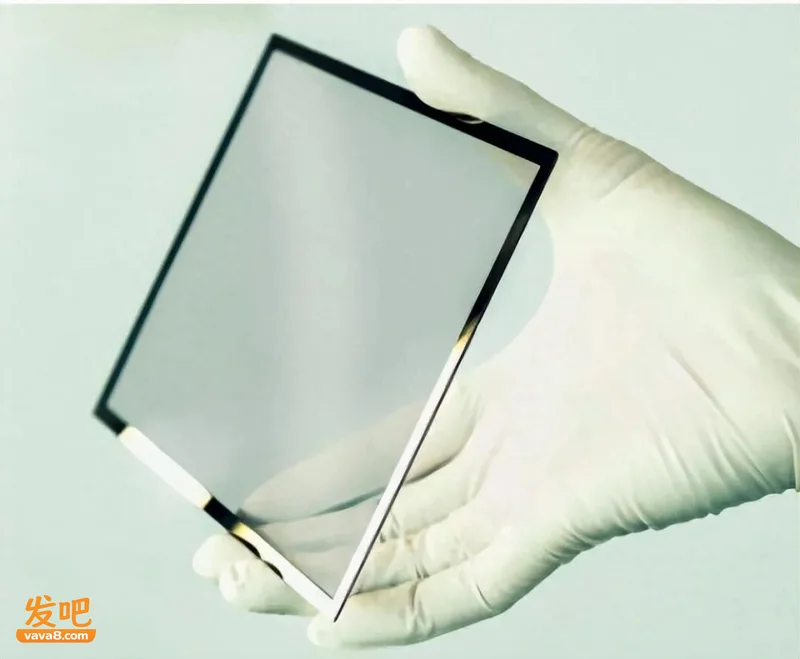

玻璃基板就是来破这个局的。它的热膨胀系数和硅芯片几乎一致，高温下几乎不变形；表面平整度极高，能布更密的线路；绝缘性优异，高频信号损耗极低。

台积电公开的测试数据显示：换成玻璃基板后，封装翘曲改善16%，热膨胀系数降低19%，弹性模量提升31%，供电电阻降27%，电感降42%。

英特尔的测算更夸张：图案变形减少50%，互连密度直接提升10倍。

翻译一下就是：芯片能做得更大、跑得更快、发热更稳，性能天花板直接抬了一个档次。

这就解释了为什么三家巨头步调空前一致。

英特尔是最激进的，在这条赛道累计砸了超10亿美元，中间一度传出项目被砍，现任CEO帕特·基辛格接手后又当成AI时代的救命稻草续上了。

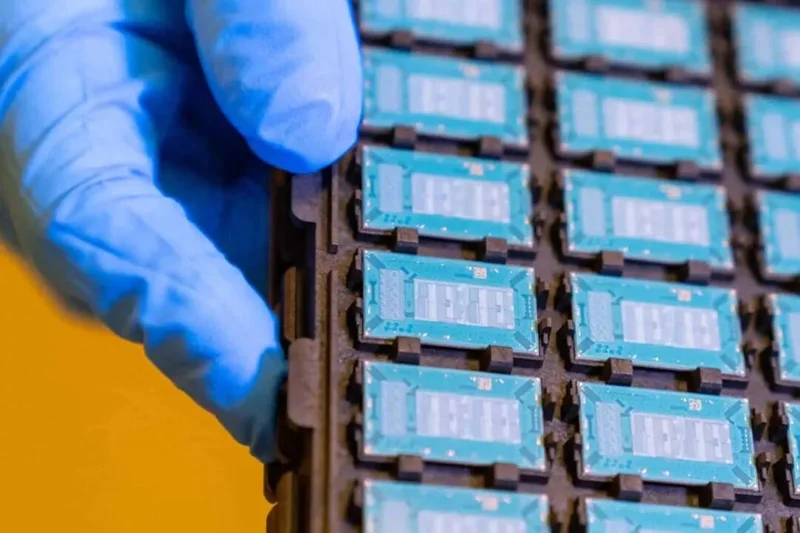

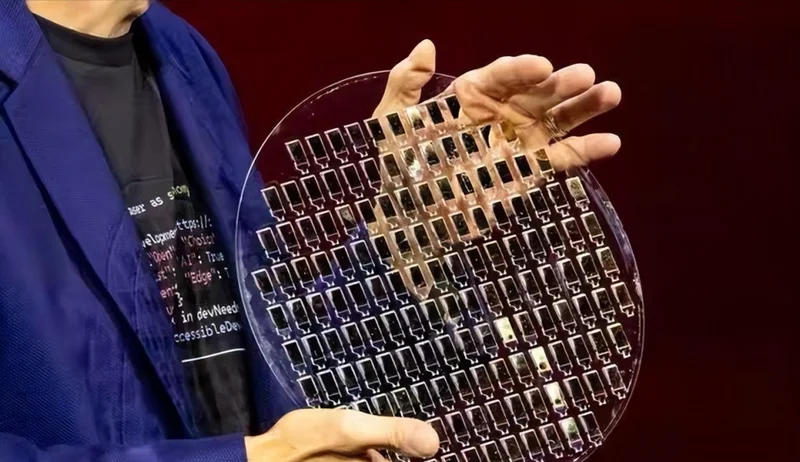

今年1月日本NEPCON展上，英特尔拿出了78mm×77mm的厚芯玻璃基板样品，还嵌入了自家EMIB互联桥，最核心的宣传点只有一句话：全程未出现裂痕。

这句话含金量很大，玻璃最怕切割、加工、受热时开裂，一道裂纹整批报废。能把大尺寸玻璃的加工良率做稳，才是硬实力。

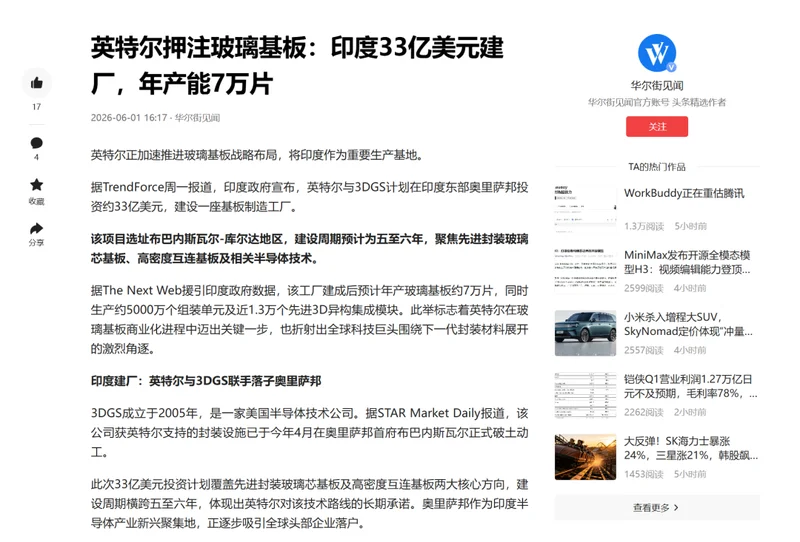

英特尔已经把新墨西哥州工厂改造成全球首个玻璃基板量产基地，目标2030年前把单封装晶体管上限拉到1万亿个，并且英特尔已经在印度投了33亿美元建厂，年产能7万片。

台积电本来不急。它靠硅中介层的CoWoS工艺吃尽了AI红利，英伟达、AMD全是核心客户。

但架不住英特尔、三星两边夹击，再加上AI芯片尺寸持续膨胀，硅中介层的成本和尺寸都摸到了天花板。

今年6月台积电终于公开玻璃基板路线图，联手日本揖斐电和台湾群创光电做验证，目标落地下一代CoPoS封装。

三星更直接，7月和住友化学旗下东宇精细化工签署合资协议，砸4800多亿韩元建玻璃基板工厂，2027年下半年就要投产。

三家巨头集体all in，结论很明确：玻璃基板不是实验室概念，是下一代AI芯片的必选项，谁先能量产、谁良率高，谁就拿到了先进封装的话语权。

芯片巨头们撞进了中国的主场

整件事最有戏剧性的地方就在这里。

玻璃基板的核心工艺是什么？大尺寸超薄玻璃加工、微米级光刻、薄膜沉积、精密打孔、百级洁净车间生产……这些活儿，中国的面板厂已经干了二十多年。

从CRT到LCD再到OLED，京东方、华星光电这类企业，天天跟大尺寸玻璃打交道，切割、磨边、镀膜、黄光光刻整套工艺烂熟于心。

面板用玻璃基板和半导体封装用玻璃基板，工艺同源度超过80%，无非是精度要求更高、工序更复杂。相当于别人从零开始搭班子，我们直接把成熟产线改造升级就能切入，天然具备工艺和成本优势。

国内厂商的反应速度也很快。

京东方直接砸了9.93亿元建玻璃基封装载板试验线，2026年上半年已实现全自动化通线，设计月产能1000片。

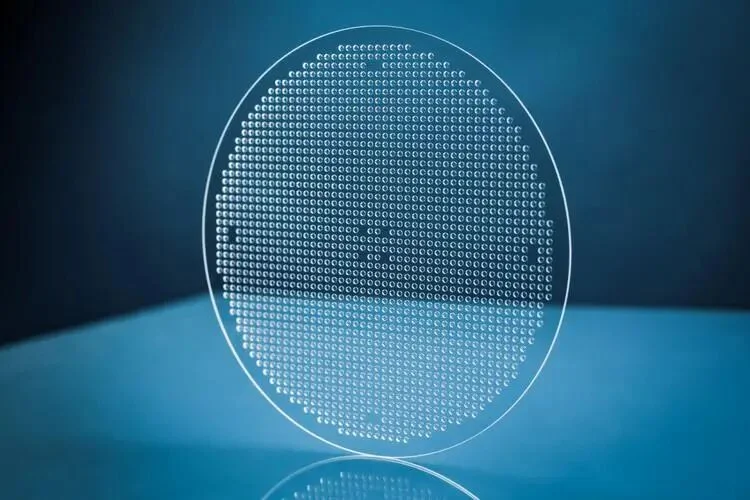

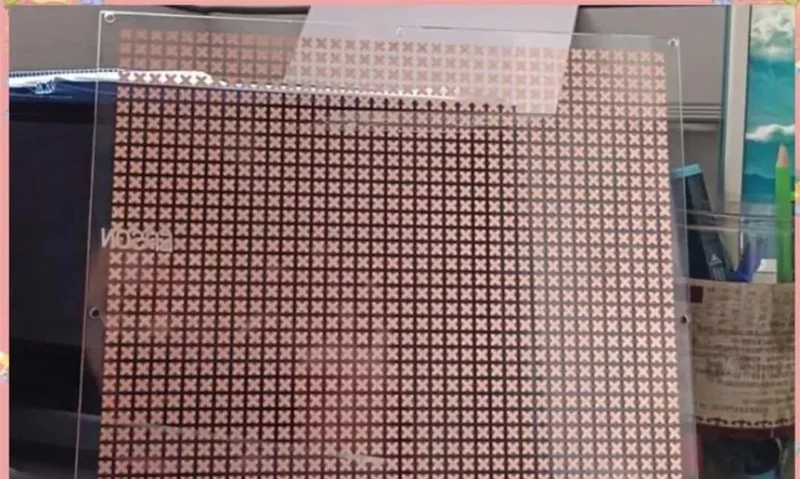

TGV玻璃通孔、深孔填铜、多层布线、低应力切割，全流程工艺全部打通，还做出了20层结构的样品，目前已向国内芯片、封测企业送样验证。

同时它还和康宁签署三年合作备忘录，从原片材料到制备工艺联合攻坚。

细分领域的玩家更聚焦。沃格光电靠自研TGV工艺，能做到3微米最小孔径、150:1的深宽比，参数已摸到国际一线水平。

国内首条TGV量产线早已落地，1.6T光模块配套的玻璃基载板已进入头部客户联合验证。

上游设备端，帝尔激光的TGV激光钻孔设备2025年订单就超2亿元；原片端，凯盛科技、彩虹股份也在啃特种玻璃配方，国产替代的链条正在快速补齐。

用弯道超车来形容这一行业现状并不准确，因为这是过去二十年面板产业砸进去的资金、练出来的工艺、攒下来的工程师队伍，刚好在半导体先进封装的新赛道上派上了用场。

当年大家吐槽京东方烧钱、说面板是夕阳产业，没人想到二十年后，这些积累会成为中国切入半导体高端封装的跳板。

差距依然真实，入场券不等于主桌席位
