江苏海思光刻机，跟ASML的不是一回事

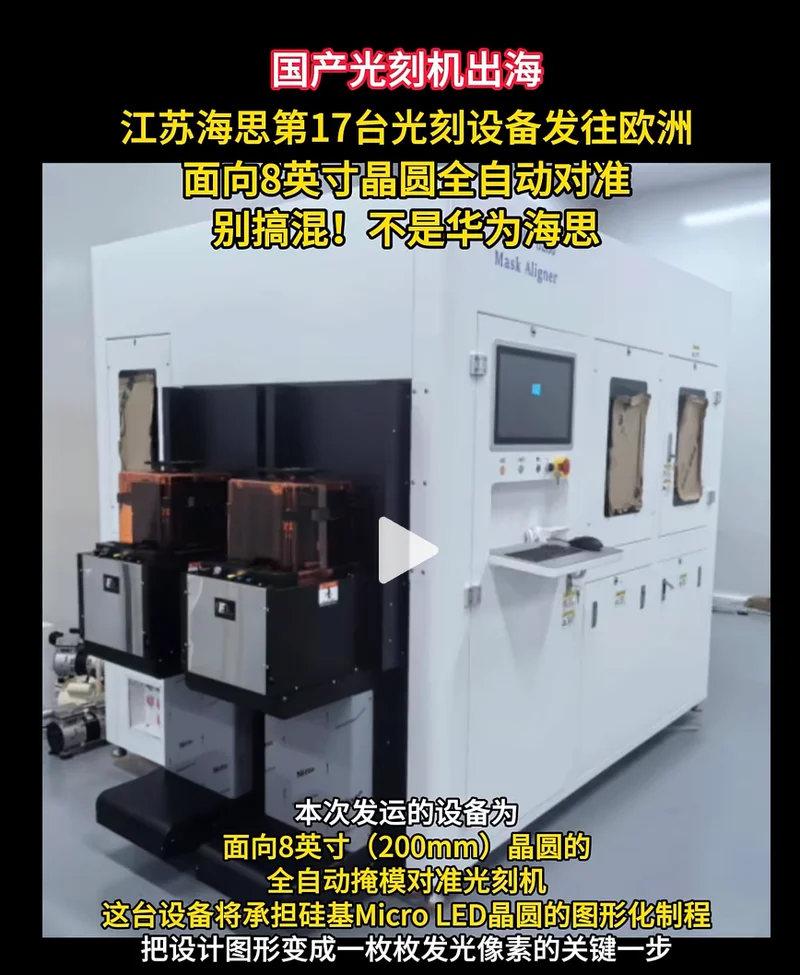

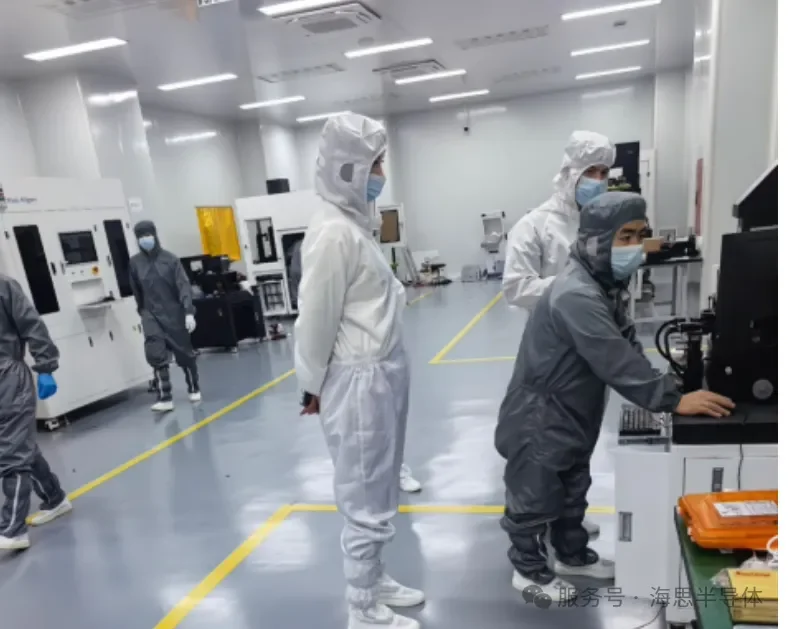

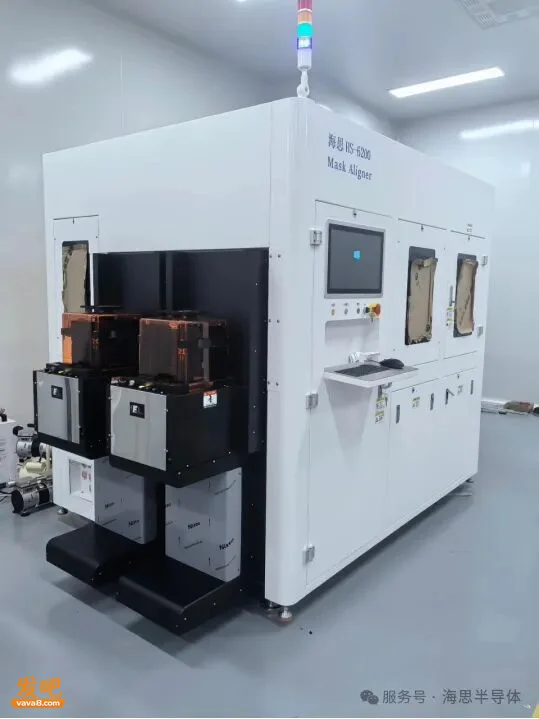

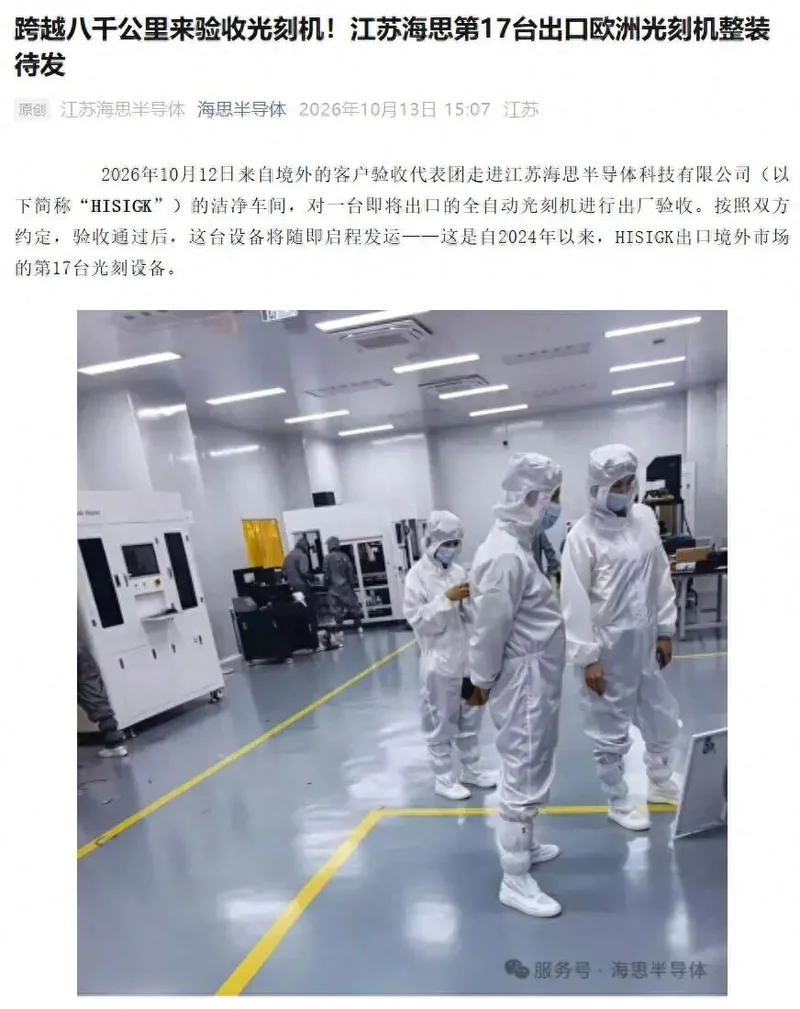

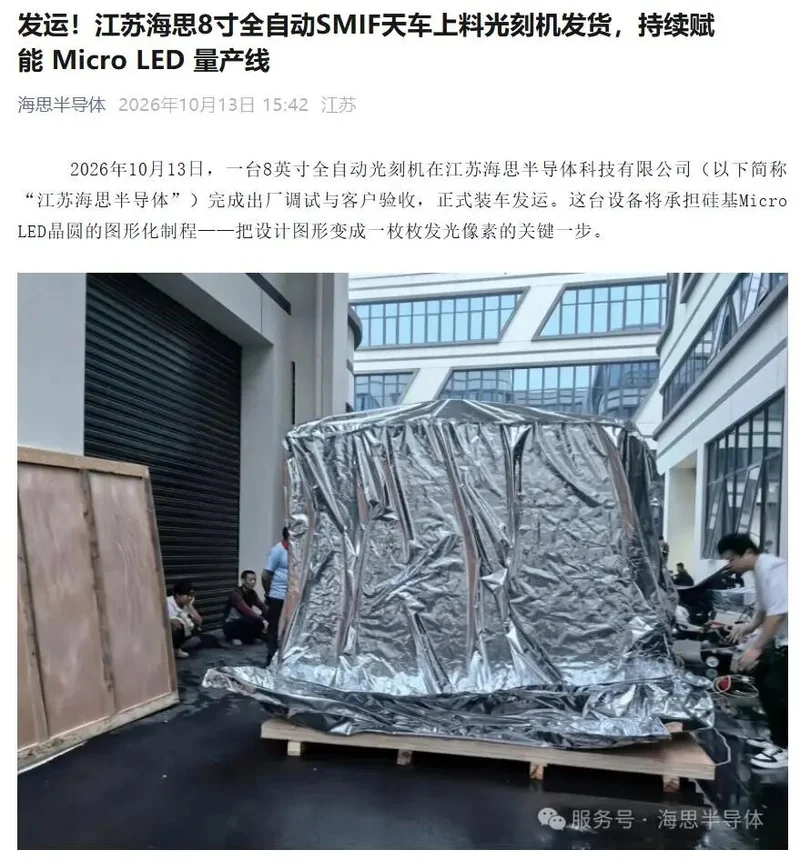

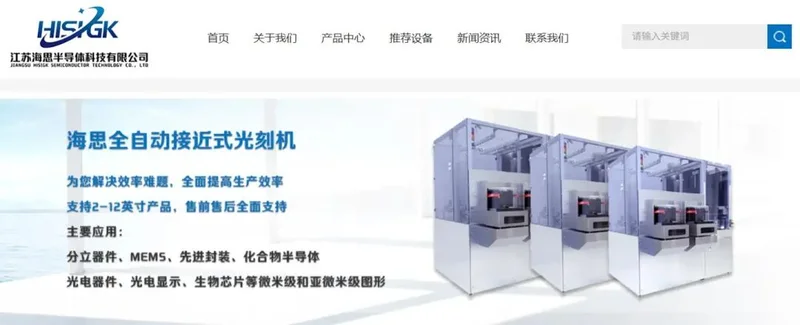

日前，IT之家引用了江苏海思半导体公众号自己发布的消息：江苏海思官宣，2026 年10月12 日来自境外的客户验收代表团走进HISIGK的洁净车间，对一台即将出口的全自动光刻机进行出厂验收。即江苏海思半导体一台8英寸全自动光刻机出口了，这是2024年以来第17台。这台设备将承担硅基Micro LED 晶圆的图形化制程。本次发运的设备为面向8英寸（200mm）晶圆的全自动掩模对准光刻机。国产光刻机出口这么大的事情，在业内似乎没有引发多少关注与波澜，原因就在于，江苏海思出口的那台光刻机，跟ASML的光刻机不是一回事，跟业内经常说的那个ASML的DUV、EUV，根本不是一个赛道。

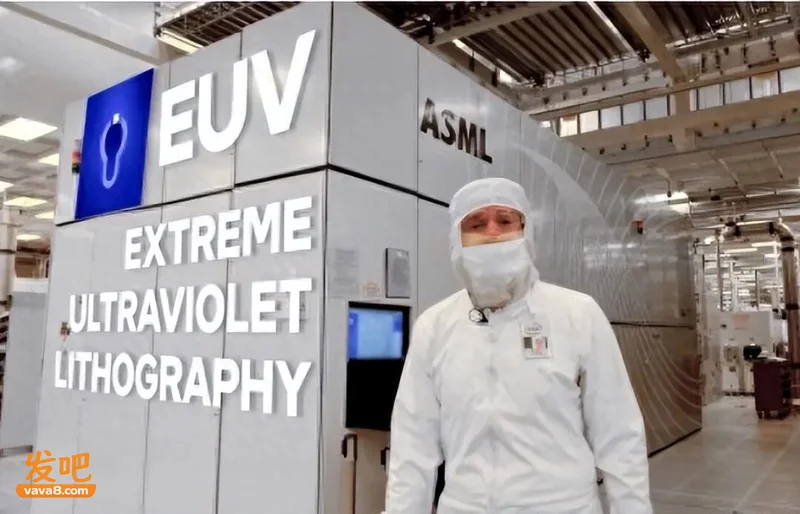

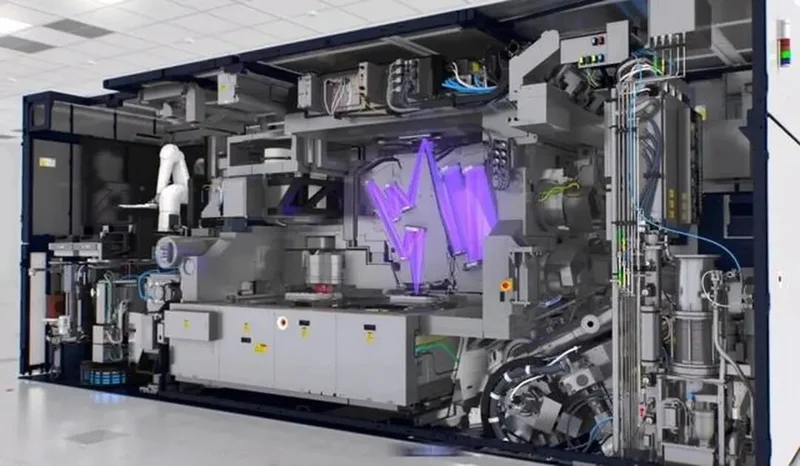

光刻机不只是一种很多人谈到光刻机，就是能做手机芯片、AI芯片的这类，但事实上光刻机分好几代，分辨率从高到低排：最顶端是EUV。 ASML独家，波长13.5纳米，用来做7nm、5nm、3nm的手机芯片和CPU。一台卖1.5亿美元，全身上下几十万个零件，荷兰人自己都造不出来，要靠德国蔡司的镜头、美国的光源、日本的材料。

接下来是DUV。波长193纳米（ArF），ASML、尼康、佳能都有，用来做28nm以上的成熟制程。

再下面是投影式步进光刻机。分辨率到微米级，用来做一些特色工艺。最下面是Mask Aligner，中文叫掩膜对准光刻机，也叫接近式/接触式光刻机。江苏海思出口的这台，就是最后这一种。 Mask Aligner是用来做什么的？你把它想象成一个"手影机"。它的原理特别简单：上面放一块掩膜版（就是画好电路图案的玻璃），下面放涂了光刻胶的晶圆，中间留个几微米到几十微米的缝，然后用紫外灯一照，掩膜版上的图案就印到晶圆上了。就这么简单。没有镜头缩小，没有扫描，没有浸没式，没有EUV那种真空环境。它就是个大号的投影仪。

它的分辨率极限是多少？接近式大约2微米，接触式能到亚微米。江苏海思这台对准精度±0.5微米，也就是500纳米。 500纳米是什么概念？ASML的EUV做3纳米。差了将近200倍。所以你拿它去做手机芯片？做不了。它连28nm都做不了。那它用来干什么？别小看它。它虽然做不了先进逻辑芯片，但它在自己的赛道里是真有用。这台设备发运的时候，新闻里写得很清楚：承担硅基Micro LED晶圆的图形化制程。

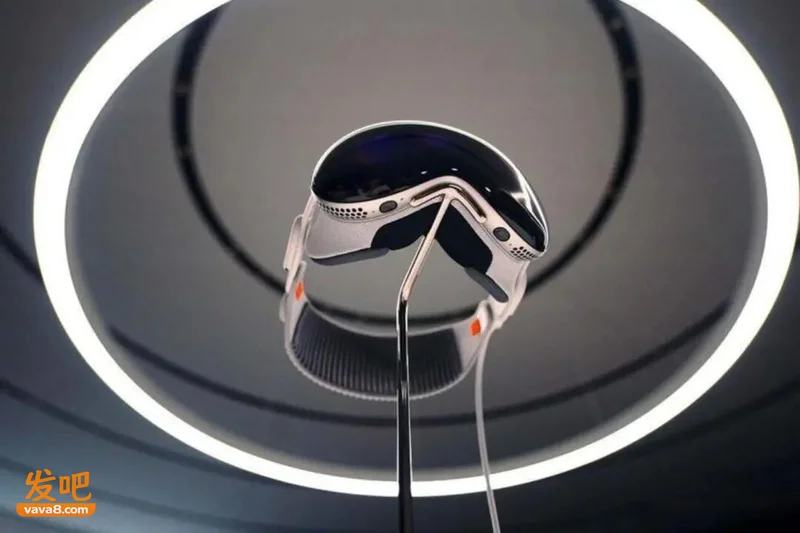

Micro LED是什么？就是下一代显示技术。苹果Vision Pro里用的就是Micro LED背光。这种显示技术不需要做先进逻辑芯片，它需要在硅晶圆上长几百万个微米级的LED灯珠，然后用光刻把这些灯珠的图形印出来。

Mask Aligner就是干这个的。除此之外，它还用来做LED芯片。你手机闪光灯、你家电视背光、你街上的广告牌，里面的LED灯珠，都是用Mask Aligner做的。此外还可以做MEMS传感器。你手机里的陀螺仪、加速度计、麦克风，汽车里的压力传感器，这些MEMS器件，特征尺寸几微米到几十微米，Mask Aligner足够用。

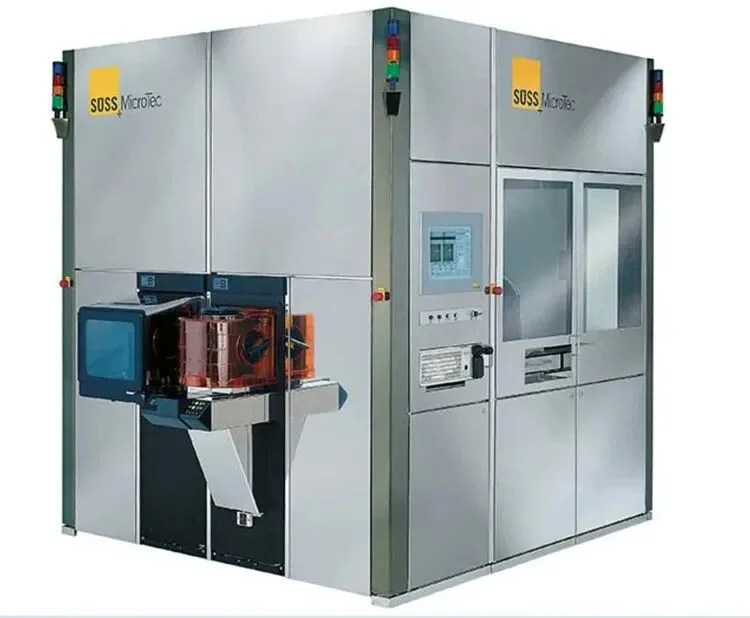

功率器件、先进封装、光芯片它都可做。充电桩里的IGBT、新能源车的SiC MOSFET，特征尺寸也是微米级，不需要EUV。Mask Aligner可以搞定。加上现在芯片越做越复杂，先进封装要在晶圆上做凸点、做再布线，这一层也是Mask Aligner干的活。此外是光芯片。成都那台接近式光刻机，主要客户就是光模块里的光芯片。800G、1.6T光模块里的激光器芯片，特征尺寸也是微米级。跟ASML的光刻机不是一回事如果与ASML的光刻机对比的话，江苏海思的光刻机与之差距太大，那不是一个层级的东西。 ASML的EUV一台1.5亿美元，一年卖几十台，给台积电、三星、英特尔做最先进的芯片。江苏海思这台Mask Aligner，一台几十万到几百万人民币，卖给做LED、做MEMS、做Micro LED的中小厂商。技术上，它跟德国SUSS MicroTec（Mask Aligner的全球老大）还有差距。SUSS的MA100系列能做到接触式亚微米分辨率，江苏海思±0.5微米，对位精度还有提升空间。

但这个差距，跟"中国做不出EUV"那个差距，不是一回事。 EUV那个差距，是国家工业体系的差距——蔡司的镜头、Cymer的光源、全身上下的精密制造，中国要追，得十年二十年。 Mask Aligner这个差距，是工程经验的差距——中国企业做了15年黄光区光刻，从手动做到全自动，从4寸做到8寸，现在开始出口欧洲。这个差距，三五年就能追上。对比我们就知道，江苏海思的光刻机与ASML光刻机不是一回事，EUV解决的问题是"怎么把几亿个晶体管塞进指甲盖大的地方"，它服务的是手机芯片、CPU、GPU这种高端逻辑器件。 Mask Aligner解决的问题是"怎么在微米尺度上把图形印到晶圆上"，它服务的是LED灯珠、MEMS传感器、功率半导体、光模块芯片、Micro LED显示——这些器件不需要几纳米的精度，几微米就够了。

这两类光刻机，差的不是技术水平高和低，是应用场景完全不同。中国半导体产业有个怪圈：大家都盯着最顶端的EUV，但你看看中国半导体的真实产业链—— LED灯珠，中国占全球产量70%以上。MEMS传感器，中国占全球份额一半。功率器件，比亚迪的IGBT、斯达半导的MOSFET，已经上车了。光模块，中际旭创、新易盛全球第一。这些产业用的是什么光刻机？就是Mask Aligner，就是投影式步进机，它们不需要EUV。

中国制造业真正的底盘，不是手机芯片那几百亿美金的市场，是LED、MEMS、功率器件、光模块、汽车电子这一整片汪洋。这些领域加起来，市场规模比手机芯片大得多，而且全是中国企业已经做到全球前列的产业。以前做LED要从德国SUSS买Mask Aligner，一台几百万，交期半年。现在江苏海思能做了，便宜、交期短、售后响应快，国内LED厂商的成本就降下来了。没有国产接近式光刻机，成都的光模块芯片就做不到全球第一，因为设备卡着你成本下不来。这就是这类光刻机真正的价值：它不是用来追ASML的，它是用来托住中国制造业基本盘的。中国半导体的路，从来不是只做金字塔最顶端那一件事，从最底端的设备开始，一层一层往上做，同样有价值。江苏海思出口第17台光刻机，成都批量出货接近式光刻机也说明中国企业在光刻机这个大类里，已经从最基础的那一层开始，一块一块往外走了。

我国在科技领域的崛起，需要能啃金字塔顶尖硬骨头的科技企业，也需要产业链精而专的垂直中小型体量的公司不断崛起，这才是中国科技公司群雄逐鹿，充满竞争与活力的缩影，也是未来我们在科技产业不断突破，成就科技强国的关键。
