凯文·凯利预言：中国5年攻克顶级芯片钛媒体

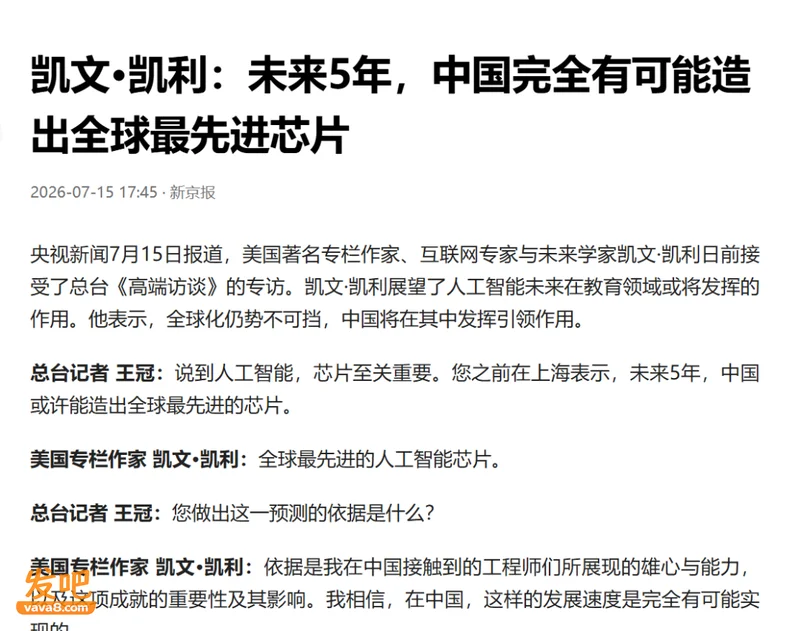

硅谷精神之父凯文·凯利近期接受总台高端访谈，撂下一句硬判断：未来5年，中国能造出全球最先进的芯片。

他表示：“依据是我在中国接触到的工程师们所展现的雄心与能力，以及这项成就的重要性及其影响。我相信，在中国，这样的发展速度是完全有可能实现的。”

记者提问，在“芯片战”以及西方遏制下，是否中国依然能实现这个目标？

凯文凯利说：是的。很多人认为中国没有制造4纳米芯片所需的设备，但中国可以自主研发这些设备。本质上这是工程领域的问题，而中国在工程领域极为出色。目前，中国已经具备完成这项任务的全部条件。

凯文凯利不是随口捧场，他的预言准了三十年

说起凯文·凯利，圈内人更习惯叫他KK。他厉害的地方不是靠信息差放马后炮，而是在技术萌芽期就能看穿几十年后的走向。

1994年大众互联网还没影的时候，他就在《失控》里写死了几个核心方向：去中心化的网络、用户生成内容、云计算、分布式系统、人工智能靠数据而非固定程序进化。

三十多年过去，从维基百科到短视频平台，从云服务到大模型应用，他当年的预言一个不落全成了现实。

2016年《必然》一书更直接断言，AI会变成像电一样的公用事业，所有行业都会被重新赋能，今天的大模型浪潮完美踩中了他的判断。

他的预言不是玄学，核心逻辑就一条：技术有自己的进化规律，只要是工程范畴内的问题，只要有足够的人才、市场和持续投入，就没有永远的壁垒。

放到芯片这件事上，他的判断依然遵循这套逻辑——不是偏爱中国，是尊重技术扩散的底层规律。

很多人认为高端芯片、EUV光刻机就是不可逾越的天顶星科技。

可剥开外壳看，从设计到制造，从设备到材料，本质就是精密工程的集大成者。是工程问题，就有明确的参数指标，有可追溯的技术路径，有迭代优化的方法论，就不存在“永远造不出来”的道理。

先看最实在的产业底座数据。

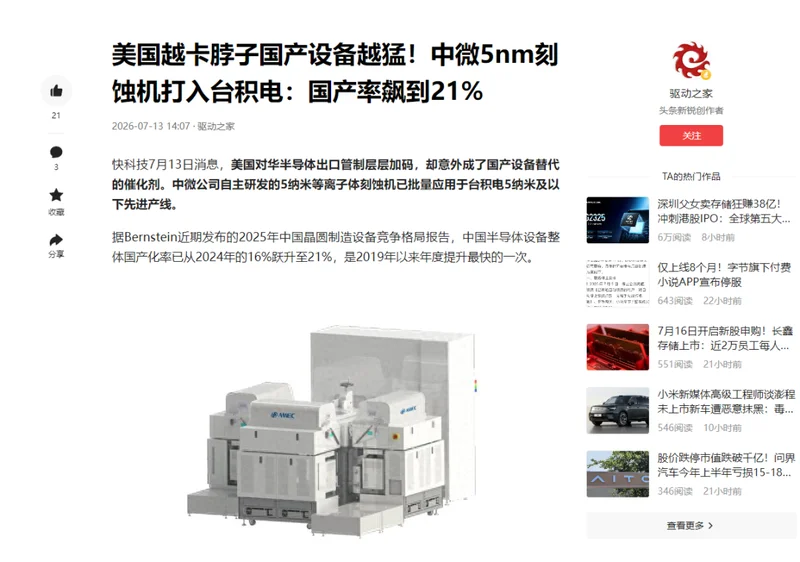

据第三方行业机构Bernstein测算，2025年国内晶圆前道制造设备整体国产化率已达21%，三年时间翻了一倍，是2019年以来年度提升最快的一年。

这个数字不是靠低端辅助设备凑出来的，核心环节的突破非常扎实：刻蚀设备国产化率31%，中微公司的5nm刻蚀机已通过上市公司年报公开披露，批量打入台积电先进产线。

化学机械抛光（CMP）国产化率39%，华海清科的设备覆盖14nm逻辑芯片和128层3D NAND产线。

热处理设备国产化率45%，北方华创的氧化扩散炉在中芯国际28nm产线占比超60%；就连此前卡脖子的离子注入、量检测设备，国产化率也首次突破10%，年增速超60%。

换句话说，芯片制造的绝大多数核心环节，我们都已经摸到了国际一线门槛，并以每年数个百分点的速度快速推进。

很多人张口就是“没有EUV就造不了先进芯片”，放在今天就太想当然了。

首先，成熟制程的DUV光刻机，我们已经跨过了量产门槛。

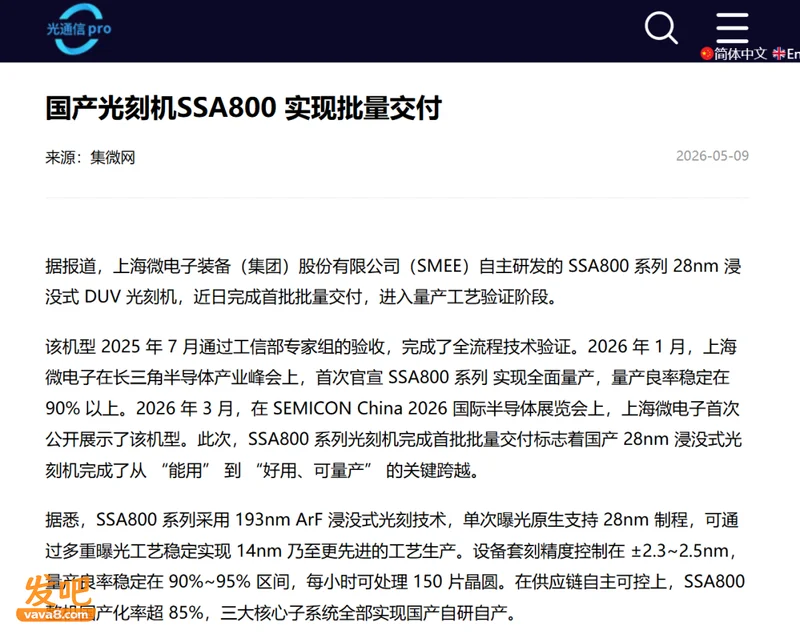

据产业链公开信息，上海微电子的28nm浸没式DUV光刻机，目前已进入中芯国际、华虹的产线验证阶段，核心零部件本地化率超85%。

通过自对准四重曝光（SAQP）工艺，这套设备完全可以延伸到7nm制程——台积电第一代7nm工艺，用的也是DUV多重曝光技术。

中芯国际的进展更能说明问题。据海外半导体分析机构SemiAnalysis的芯片拆解报告，中芯国际N+2工艺已实现等效7nm芯片规模量产，良率达到商用水平，已向国内头部客户供货。

更先进的N+3工艺，晶体管密度已接近国际5nm制程水准，目前进入小批量试产阶段。“没有EUV就做不了先进芯片”的说法，已被工程实践打破了，无非是成本高低、迭代快慢的区别。

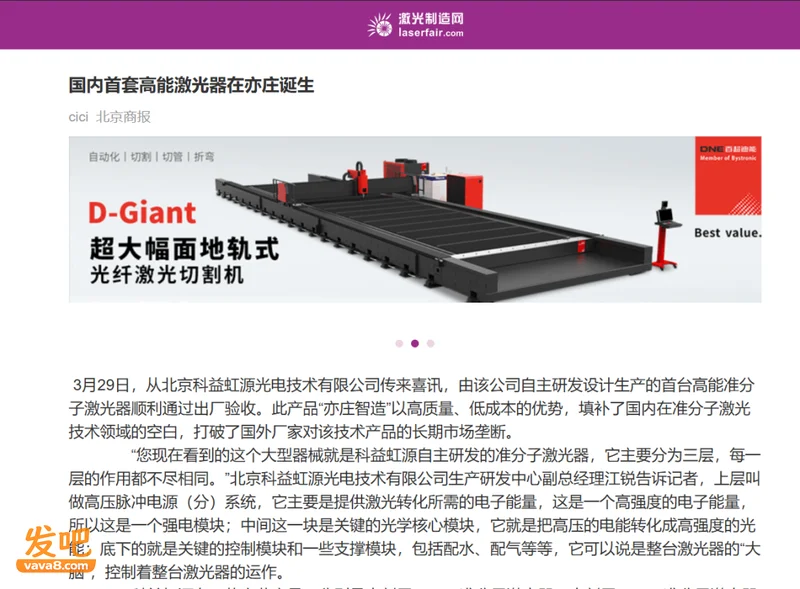

至于EUV，它的核心子系统，国内已经在逐个突破：哈工大的DPP极紫外光源原型机，已能稳定产生13.5nm光束；华卓精科的双工件台定位精度达纳米级，科益虹源的ArF准分子激光器，功率稳定性达到行业领先水平还有福晶科技的深紫外晶体材料，是全球独一份的核心上游材料。

EUV真正的难点，从不是某一个单点技术，而是上万个零部件的系统集成和量产稳定性优化——这恰恰是中国工程能力最擅长的领域。

从单点突破到系统集成，从实验室原型到量产线落地，需要的只是时间和迭代，而非突破不了的基础科学瓶颈。

更不用说，中国科技企业提出芯片“韬定律”，凭借“逻辑堆叠”的方式实现芯片性能的提升，按目前的发展趋势，这种堆叠方式将在2031年实现等效1.4纳米制程的芯片水平。
