出口暴涨73%，谁在买爆中国芯片？TOP创新区研究院

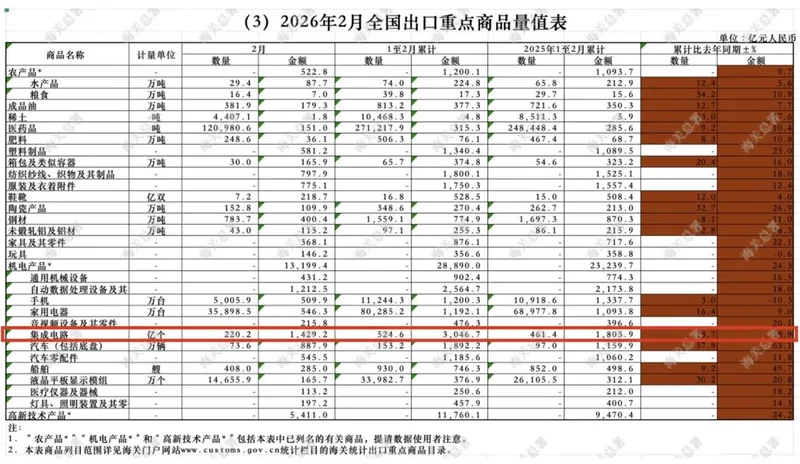

2026年3月，中国海关总署抛出了一份关于半导体出口的数据：

今年前两个月，中国集成电路（IC）出口额达到433亿美元，同比暴增72.6%（以美元计价）。

这一增速远远超出同期中国整体出口21.8%的增速，更创下了近年来的历史新高。

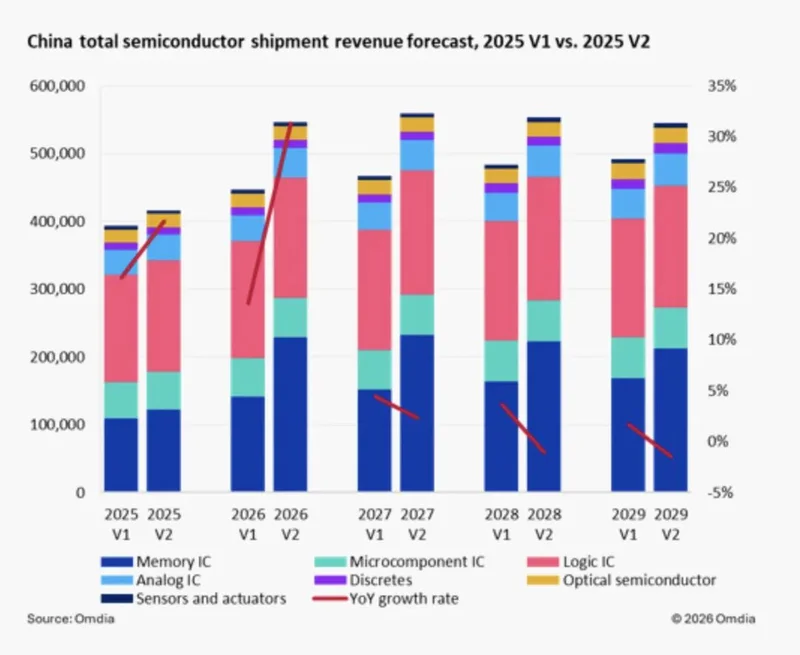

按照这个斜率推演，研究机构Omdia预测今年中国半导体市场规模将增长31.3%至5465亿美元，绝非虚言。

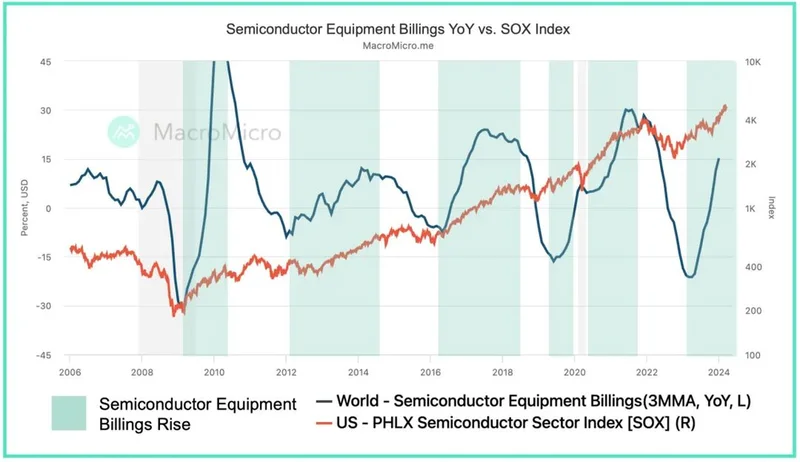

很多人习惯性地将此归结为“全球半导体周期的触底反弹”，但事实没有这么简单，它或许隐藏着中国半导体产业在极限制裁下完成的一场从“被动防御”到“主动输出”、从“低端替代”到“高附加值渗透”的逆袭。

这个故事其实跟AI密切相关，咱们慢慢说。

英伟达的确在吃肉，那谁在喝汤

在半导体地缘政治的宏大叙事中，全世界的聚光灯和白宫的制裁文件，都死死盯着英伟达的H200、B200和台积电/ASML的3nm光刻机。

这给大众乃至很多投资人造成了一个极其危险的认知盲区：

似乎只要掐断了高端GPU的供给，中国半导体的AI进程就会被彻底锁死。

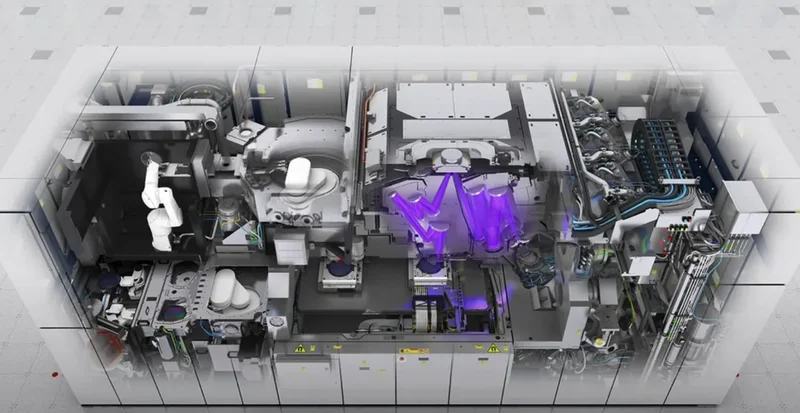

现在能做到3nm的每套约2亿美元的极紫外光刻机EUV

目前只有ASML一家

但在硬核的产业界，真实的物理法则并非如此。

一枚售价数万美元的顶级AI逻辑芯片，如果没有周围几百颗均价几美金的“外围配套芯片”做支撑，那就是一块毫无用处的昂贵石头。

那，这个“外围配套芯片”到底有哪些呢？

首先看电力：

我们知道，算力的尽头是电力，而AI服务器对大电流的瞬态响应和高压转换要求极其苛刻，需要高端多相电源控制器（PMIC）和功率级芯片（DrMOS），过去这几乎是德州仪器（TI）、英飞凌（Infineon）和芯源系统（MPS）的自留地。

但在极度内卷的国内市场，以杰华特、圣邦股份、芯朋微为代表的国产模拟大厂，依托阿里、腾讯、字节跳动庞大的智算中心完成了最严苛的工程验证。当这些芯片在技术指标上追平外资大厂后，凭借极其凶悍的价格优势，它们开始随着富士康、广达、英业达等白牌服务器（ODM）巨头的产线，大规模向北美和中东的数据中心输出。

还有数据传输：

AI大模型的训练，本质上是数万张GPU卡之间的数据狂飙。为了让数据高速无损传输，PCIe 5.0/6.0 Retimer（重定时器）芯片和高速内存接口芯片的使用量呈指数级暴涨。

在这个领域，中国的澜起科技（Montage）与美国的Rambus、日本的瑞萨形成了全球三分天下的寡头垄断。

而且随着全球AI服务器对DDR5和高带宽内存的疯狂换代，这类单价极高、且完全不受美国先进制程管制的“互连芯片”，正源源不断地输往海外，成为推高中国芯片出口货值的一支奇兵。

这就是中国半导体在AI时代打出的第一张明牌：

既然在塔尖的逻辑运算上被西方暂时封印，那就在AI算力基座的“供电、传输、模拟”芯片上做到不可替代。

只要全球AI基建的狂热不停，无论数据中心里插的是谁的GPU，都必须源源不断地消耗由中国设计和制造的外围芯片，为中国产业链“上缴路费”。

谁在买爆中国芯片

如果仅仅是配套芯片，还不足以解释单月出口额高达72.6%的恐怖涨幅。所以更进一步深入数据，我们会发现，中国IC出口额暴增72.6%，但出口数量仅增长了13.7%（为5250亿个），简单的数学换算就能得出结论：

中国出口芯片的平均单价（ASP）在短短一年内飙升了约52%。

过去十年，中国半导体出口的底色是“走量”，珠三角的封装厂将低端微控制器（MCU）、消费类功率器件装箱出海，赚取微薄的加工费。

但在2026年的开局，中国出海的芯片突然变得“昂贵”了。

答案藏在另一条隐秘的全球产业链轮动中——

“存储周期重估”与“产能挤出效应”。

自2025年起，全球存储芯片（DRAM和NAND Flash）迎来了残酷的产能出清与疯狂的价格反弹。Counterpoint等机构的调研显示，仅在2026年第一季度，全球存储芯片(DRAM)价格就迎来了40%-50%的环比暴涨。

对，这背后的核心推手依然是AI。

三星、SK海力士和美光这三大外资存储巨头，将绝大部分先进制程和产能倾注到了利润极高的高带宽内存（HBM）和高规格企业级固态硬盘（eSSD）上，以满足英伟达的需求。

这种“贵族化”的产能倾斜，直接导致了传统标准型DRAM和NAND Flash（广泛应用于手机、PC、普通服务器和消费电子）在全球范围内出现了巨大的供给真空。

在这个致命的真空期，已经跨过良率生死线、且不受美国先进制程限制的中国本土存储巨头（如长鑫存储CXMT、长江存储YMTC）完成了精准卡位。它们不仅在国内大举替代外资份额，其生产的存储产品更通过香港、越南等贸易枢纽，疯狂填补全球普通消费电子的存储缺口。

存储芯片本身是典型的高货值、标准化大宗商品。

当中国存储厂商在全球价格飙涨的周期中，踩准节点大规模向海外出货时，直接暴力拉升了中国整体IC出口的“均价”。

28nm的汪洋大海

如果说AI外围芯片和存储芯片是突击队，那么真正支撑起中国半导体大盘的，是正在重塑全球工业底座的“成熟制程（Legacy Chips）”产能。

底层逻辑还是AI。

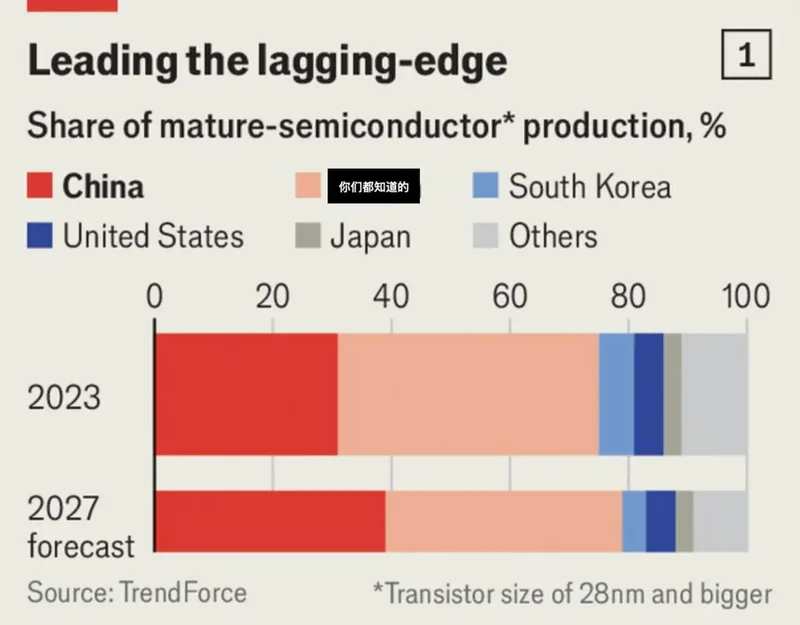

因为AI，台积电（TSMC）迅速将最核心的资本开支和工程师资源全部砸向3nm、2nm以及CoWoS先进封装，这让它在客观上放弃了对成熟制程（28nm-90nm）的大规模扩产，因为台积电的商业模式决定了，它必须服务于毛利率最高、利润最丰厚的苹果和AI芯片巨头。

台积电越是向塔尖攀爬，塔基的产能真空就越大。

而这，正是中国半导体“举国体制2.0”的破局点。

自2022年底美国全面封锁极紫外光刻机（EUV）以来，中国迅速调整了战略：不再将所有资源虚掷于短期内难以跨越的先进制程鸿沟，而是集中重火力，向28nm及以上的成熟制程发起饱和攻击。
