4000吨的041小堆艇性能如何？扇歌

最近新的大型核动力攻击潜艇出现后，让大家立刻把注意力都集中了过去，实际上当时外网消息在报道 09X 的时候，也同步报道了 041 也是在同步发展，吨位也是一直网传的 4000 余吨；对于这个小堆艇很多人觉得没有用，不如全部核动力，但是考虑到我们近海范围很大，水也比较浅，海况非常复杂，大型核潜艇作战受到很多限制；而常规动力潜艇水下续航能力不足，非常适合小堆艇发挥特长。

而现在很多反对观点用加拿大开发过的 AMPS-1000 反应堆为案例，实际上这个只是为 2000 吨常规潜艇准备，效率非常低下，造价却非常高，存在很大缺陷，并不适合在 4000 余吨的潜艇使用；所以这个案例是❌❌。

4000 余吨的潜艇长度约为 78 米，直径在 8 米左右，使用 2000 千瓦功率反应堆，除去用电与给电池充电，可以用 1500 千瓦功率进行巡航推进，航速可以达到 10 到 12 节静音航速，而在用电池情况能够达到 2 个小时 25 节航速，可以完全压制周边国家所有的常规潜艇。

所以本文设想了一种可以适配 4000 吨级核 AIP 潜艇的 2000 千瓦一体化自循环压水堆，这种小型的一体化自然循环小型压水堆，额定发电功率 2 兆瓦，对应的堆芯热功率在 9 到 10 兆瓦之间。最大优势是在全功率范围内都可以关闭主冷却泵，不靠机械动力，只靠冷却水的冷热密度差完成循环，从根源上彻底消除了主泵运转带来的噪声，让潜艇实现静音航行。

整套堆的能量来源，是堆芯里的低浓度铀燃料棒。通过持续的核裂变链式反应产生大量热能，通过控制棒调节功率。控制棒采用硼、镉等吸中子材料，插得越深，吸收的中子越多，裂变产生的热量就越小，功率也就越低，抽出控制棒就能控制 2000 千瓦的发电。

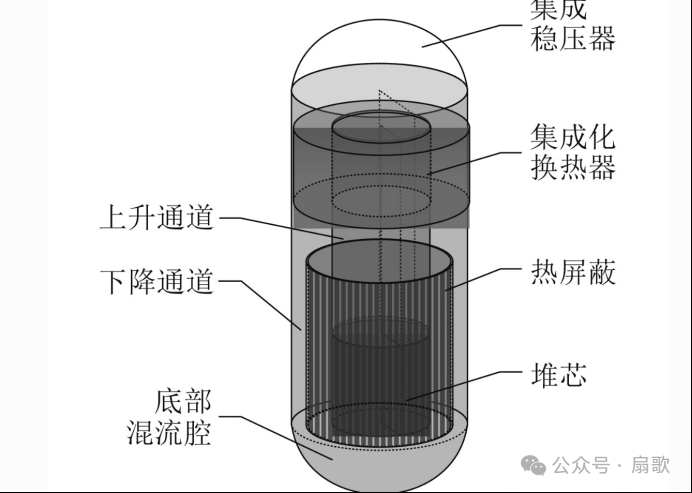

堆内采用高压纯水作为介质，既能冷却堆芯，又能减速中子。整套一回路核心设备，全部集成在同一个压力容器筒体内，没有繁杂的外置长管道，水流阻力极低。堆芯布置在筒体最底部，冷却水被裂变热能加热后，温度升高、密度变小，自动向上流动，进入筒体上方的蒸汽发生器换热；散热降温后的冷水密度变大，顺着筒壁外侧向下回流，重新回到堆芯吸热，全程形成稳定的自然对流闭环。这种上下垂直的布局，最大化拉开冷热流体的高度差，即便满功率运行，也完全不用开主泵，减少了机械振动和流体噪音。

整套系统采用双层隔离回路。第一层是带放射性的一回路，全程密封在压力容器内部，搭配集成式稳压器，自动平衡内部高压，补偿水温变化带来的水体伸缩，搭配备用小型循环泵，整体结构简洁、泄漏风险极低。

第二层是完全干净的二回路，和一回路只通过金属管壁换热，水体互不接触。二回路的水吸热后变成 280 度的高压蒸汽，大部分蒸汽推动汽轮发电机发电，为整艇设备和推进电机供电，少量蒸汽供应艇内空调、造水等辅助设备。

做功后的废蒸汽，会被深海海水冷凝成液态水，加压后重新循环使用，形成完整闭环。

这款反应堆主要适配两种潜艇战术工况。第一种是静音巡航模式，也是最常用的工况，全程关闭主泵，依靠自然循环工作，噪音无限贴近海洋背景噪音，适合水下潜伏、巡逻和跟踪任务。

第二种是紧急机动模式，遇到规避、冲刺等紧急情况时，启动备用小水泵切换强制循环，快速提升功率和航速，代价是会产生机械噪音，增加暴露风险。

同时它还具备极强的被动安全能力，就算反应堆紧急停堆，燃料残留的衰变余热，依然可以通过自然循环持续导出，依靠海水完成散热。全程不需要电力、不用应急泵和阀门干预，哪怕潜艇全艇断电，也不会出现堆芯过热问题。

尺寸和空间安装方面，这款堆完全可以装在 4000 吨潜艇上。常规小型船用压水堆热效率在 20% 到 22%，2 兆瓦电功率对应的 9 到 10 兆瓦热功率，刚好匹配 4000 吨潜艇 7 米的耐压壳直径。

如果只算反应堆压力容器本体，不含屏蔽结构、蒸汽发生器外置的情况下，整套结构自重 80 吨到 90 吨。

而潜艇实际装艇使用的，是可整体吊装的一体化完整堆包，集成了堆筒、内置蒸汽发生器、防护屏蔽、稳压器和控制机构，带外层铅水屏蔽，整体重量在 200 吨左右。

我们可以通过同类设备对标验证这个参数。苏联 600 千瓦的 WAU-6 核辅助电站，舱段直径 2.9 米、长 6.5 米，重达 70 吨，而且没有强自循环能力、屏蔽配置更简单；国外 1 兆瓦的 AMPS-1000 堆，整套舱段设备重达 170 吨。

一般潜艇分为五大功能舱，从前至后依次是艏部鱼雷水声舱、生活指挥舱、蓄电池储备舱、核反应堆动力舱、艉部推进电机舱；其中反应堆动力舱纵向占用 11 米，内部除整套堆包外，还容纳二回路汽轮发电机组、海水冷凝器、配电与辐射监测设备，整套动力模块总重会占用 400 吨潜艇排水量。

不会挤压鱼雷舱、蓄电池舱和设备舱的空间。再加上无主泵的静音优势，完全可以让 4000 吨级潜艇长期低速静音潜航，满足作战需求。
