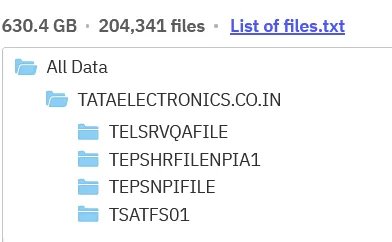

2026 年 6 月下旬，一个名为 WorldLeaks 的勒索软件组织在暗网发布了一条引人注目的帖子：他们声称从印度塔塔电子（Tata Electronics）窃取了超过 630GB 的内部数据，涉及超过 20.4 万个文件，其中包含苹果和特斯拉的机密工程文档。
塔塔电子于 6 月 22 日向媒体确认，公司在数周前监测到“网络安全事件”，已启动响应协议，并强调未对各业务领域运营造成影响。但公司拒绝透露被窃取数据的具体内容、受影响客户数量，以及是否已向苹果等客户通报。
据路透社报道，塔塔电子已向部分 iPhone 组装线员工通报数据泄露事宜，苹果已针对此次入侵事件展开调查。值得注意的是，塔塔电子目前承担了苹果在印度约三分之一的 iPhone 产能，其余由富士康负责。
这起事件的攻击者 WorldLeaks 于 2025 年 1 月 1 日正式亮相，前身是 2023 年 10 月开始活跃的 Hunters International 勒索软件团伙，而后者被广泛认为是 2023 年初被执法部门捣毁的 Hive 勒索软件组织的“转世”。
2025 年 7 月，Hunters International 宣布停业，理由是勒索软件行业“风险太高、利润太低”，随后以 WorldLeaks 之名全面转型为“纯数据窃取+勒索”模式，放弃了文件加密环节。
这种“去加密化”的转型并非偶然，据 Chainalysis 的数据显示，2024 年全球勒索软件支付金额同比下降 35%，从 12.5 亿美元降至 8.13 亿美元。而当加密攻击的赎金收入萎缩时，纯数据勒索的支付金额却在 2024 年第四季度逆势增长了 41%。WorldLeaks 的商业模式正是这一趋势的缩影：他们不锁文件，只偷数据，然后通过公开威胁来施压受害者支付赎金。
泄露内容拆解：主板图纸、芯片手册与制造机密

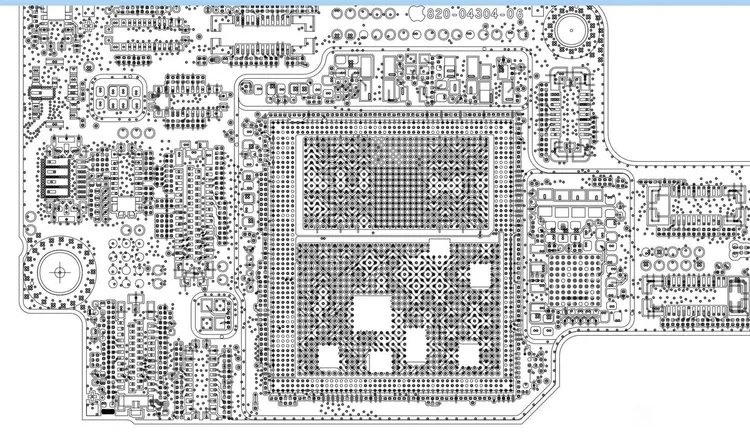

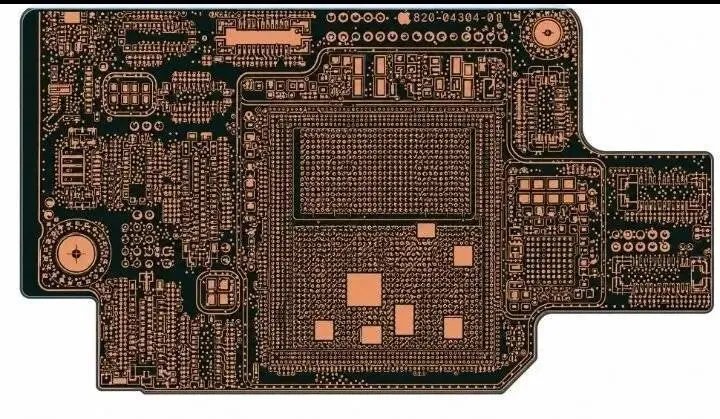

据 AppleInsider 对泄露文件的独家分析，此次被盗数据中最具价值的部分包括 iPhone 18 Pro / Pro Max 主板设计图纸泄露文件，其中包含 iPhone 18 Pro（内部代号 V63）和 iPhone 18 Pro Max（内部代号 V43）的完整逻辑主板设计图。

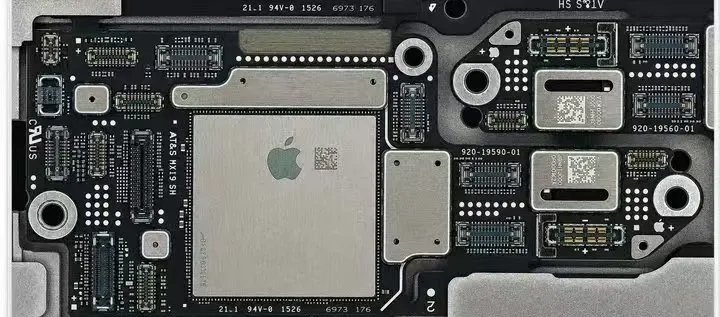

这些图纸采用苹果内部惯用的 Siemens NX 工程设计软件制作，详细展示了主板各层结构、芯片排布、供应商信息以及多角度工程图。从主板布局来看，iPhone 18 Pro 系列在内部结构上与 iPhone 17 Pro 保持了较高的延续性，但关键芯片位置有所调整，很可能与苹果自研 C2 基带芯片的引入有关。
泄露文件中还包含完整的元器件识别清单（BOM），揭示了未来量产机型中预期使用的零部件信息。A20 Pro 芯片数据手册（代号 Borneo Ultra）被盗数据中包含代号为 Borneo Ultra 的 A20 Pro 芯片技术文档。虽然文件未披露完整的性能参数，但确认了以下关键信息：
台积电 2nm（N2）工艺，这是苹果首款采用 2nm 制程的手机芯片
从传统的 InFO（整合型扇出封装）转向 WMCM（晶圆级多芯片模组封装）
DRAM 不再通过硅中介层与主芯片相邻连接，而是直接集成在与 CPU、GPU、NPU 同一晶圆上
6 核 CPU（2 性能核心 + 4 能效核心），Pro Max 和折叠屏 iPhone 可能配备 6 核 GPU
下一代影像信号处理器（ISP）、增强的显示安全功能、显著扩大的神经网络处理单元（NPU）
C2 自研基带（代号 Ganymede）泄露文件确认了代号为 Ganymede 的苹果自研 C2 基带芯片将集成于 iPhone 18 Pro 系列，与 2025 年 8 月以来的多方爆料高度一致。
C2 基带是苹果继 2026 年初在 iPhone 16e 上首次搭载 C1 基带后的第二代自研通讯芯片，标志着苹果在摆脱高通依赖的道路上又迈进一步。
其他泄露数据中还包含大量与质量控制、硬件测试、iOS 非 UI 版本（NonUI builds）、产线工艺及设备组装流程相关的文档。值得注意的是，文件中出现了折叠屏 iPhone（代号 V68）的识别码，但几乎没有任何关于其设计或量产计划的具体信息。
A20 Pro 的封装革命
这次泄露最有价值的技术细节，或许不是芯片的性能参数，而是苹果在芯片封装架构上的重大转向。
多年来，苹果的 A 系列芯片一直采用台积电的 InFO（整合型扇出封装）技术。InFO 的优势在于成本低、良率高，且不需要传统的基板（substrate），这让苹果能够在 iPhone 7 时代就率先实现芯片级封装的大规模商用。
但 InFO 有一个结构性限制：它将 DRAM 堆叠在计算芯片上方（Package-on-Package，PoP），虽然节省了主板面积，却造成了热量集中问题，CPU、GPU、NPU 和 DRAM 的热量相互叠加，容易导致热节流（thermal throttling），尤其是在长时间运行 AI 任务时。
A20 Pro 转向的 WMCM（晶圆级多芯片模组封装）则改变了这一格局。
根据分析师郭明錤的研究报告，WMCM 使用 MUF（Molding Underfill）技术，将底部填充和模塑工艺整合，减少材料消耗和工艺步骤，从而提高良率和效率。更关键的是，WMCM 允许将 DRAM 从计算芯片的上方移开，放置在计算封装的侧面，这一布局改变带来了几个直接影响：
散热路径更清晰：CPU、GPU、NPU 不再被 DRAM“盖住”，热量可以更直接地传导到散热系统
AI 性能持续释放：更大的 NPU 可以在更长的时间内维持峰值性能，而不会因过热而降频
内存带宽提升：配合 LPDDR6 内存和 96-bit 总线，数据传输效率将显著提高
据泄露信息，A20 Pro 的芯片总尺寸与 A19 Pro 大致相同，这意味着苹果在现有硅片面积内重新分配了晶体管资源，将更多空间让给了 NPU 和 ISP，而非单纯扩大芯片面积。A20 Pro 采用的台积电 N2 工艺，相比 N3E（3nm）带来了以下提升：
相同功耗下，性能提升 10%-15%，功耗降低 25%-30%
相同功耗与性能水平下，晶体管密度提升 15% 以上
结合 WMCM 封装和内存架构的革新，A20 Pro 的“每瓦性能”（performance per watt）有望实现跨代跃升，这也让苹果有机会尝试更激进的产品形态，比如传闻中的第二代 iPhone Air。
