IBM的0.7纳米突破意味着什么？牛员外

半导体行业有一条长期悬在头顶的红线，那就是1纳米。

2026年6月25日，IBM宣布正式跨越这条线，推出了业界首款0.7纳米制程芯片，晶体管节点进入"埃"级别，也就是7埃，一个埃等于0.1纳米，已经逼近单个原子的尺度。

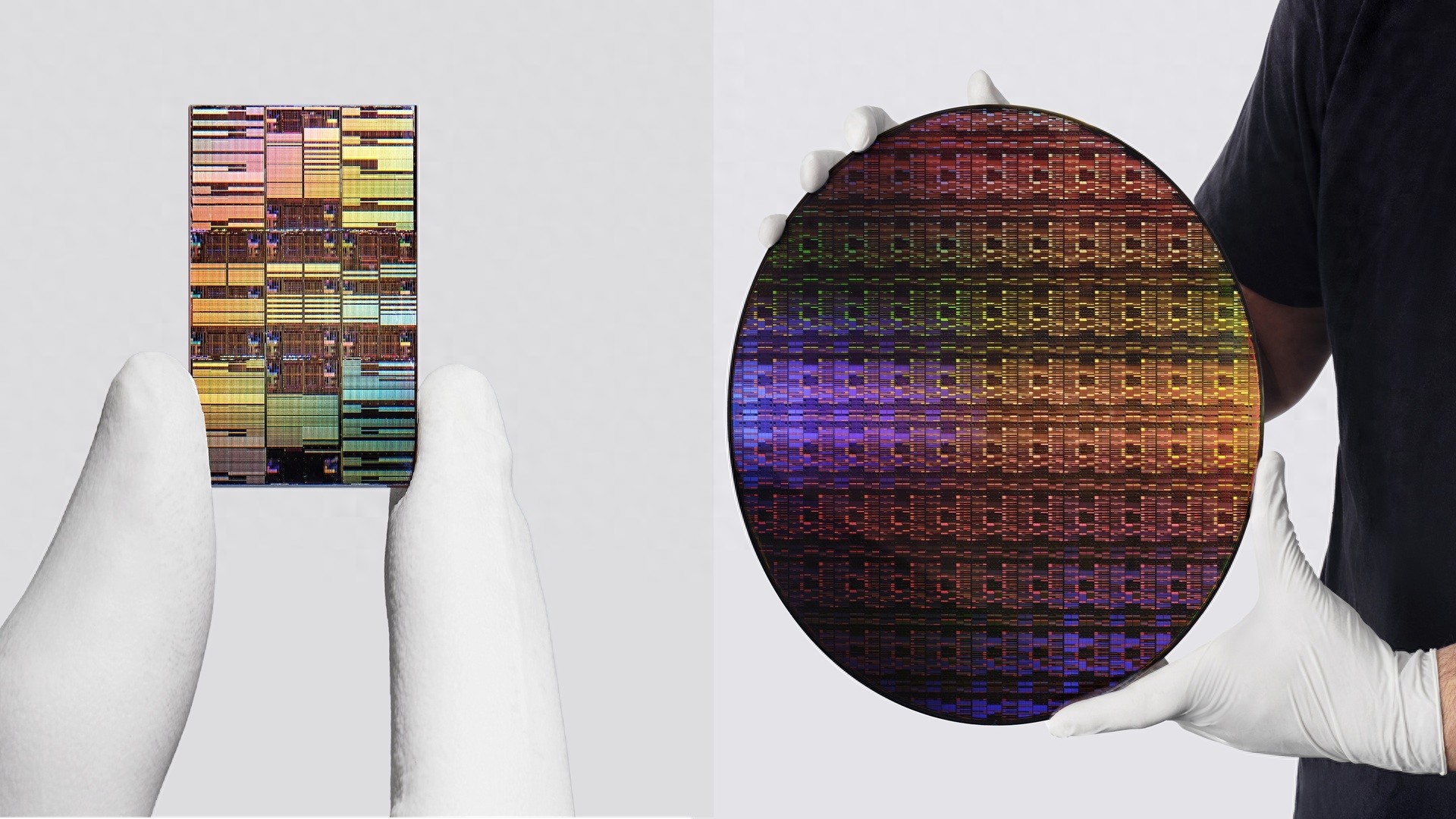

这块指甲盖大小的芯片，集成了近1000亿个晶体管。

这次不只是把晶体管变小

理解这个突破，需要先明白一件事：IBM这次不是简单地把现有晶体管设计缩小一圈，而是换了一套根本性的架构。

这项新技术的核心叫做"纳米堆叠"，是一种三维晶体管排布方式。传统的晶体管在芯片上是平铺的，彼此相邻，位于同一平面，缩小的方式主要是把每个晶体管的物理尺寸压得更小。但在接近原子尺度时，这条路越来越窄，量子效应带来的漏电和失控风险让传统方案举步维艰。

纳米堆叠的思路是把晶体管垂直叠起来，错位排列，在相同的芯片面积内塞入更多层次的计算单元，同时允许不同层使用不同材料，让工程师可以针对不同层的性能目标单独优化，而不必在性能和功耗之间做出统一的妥协。

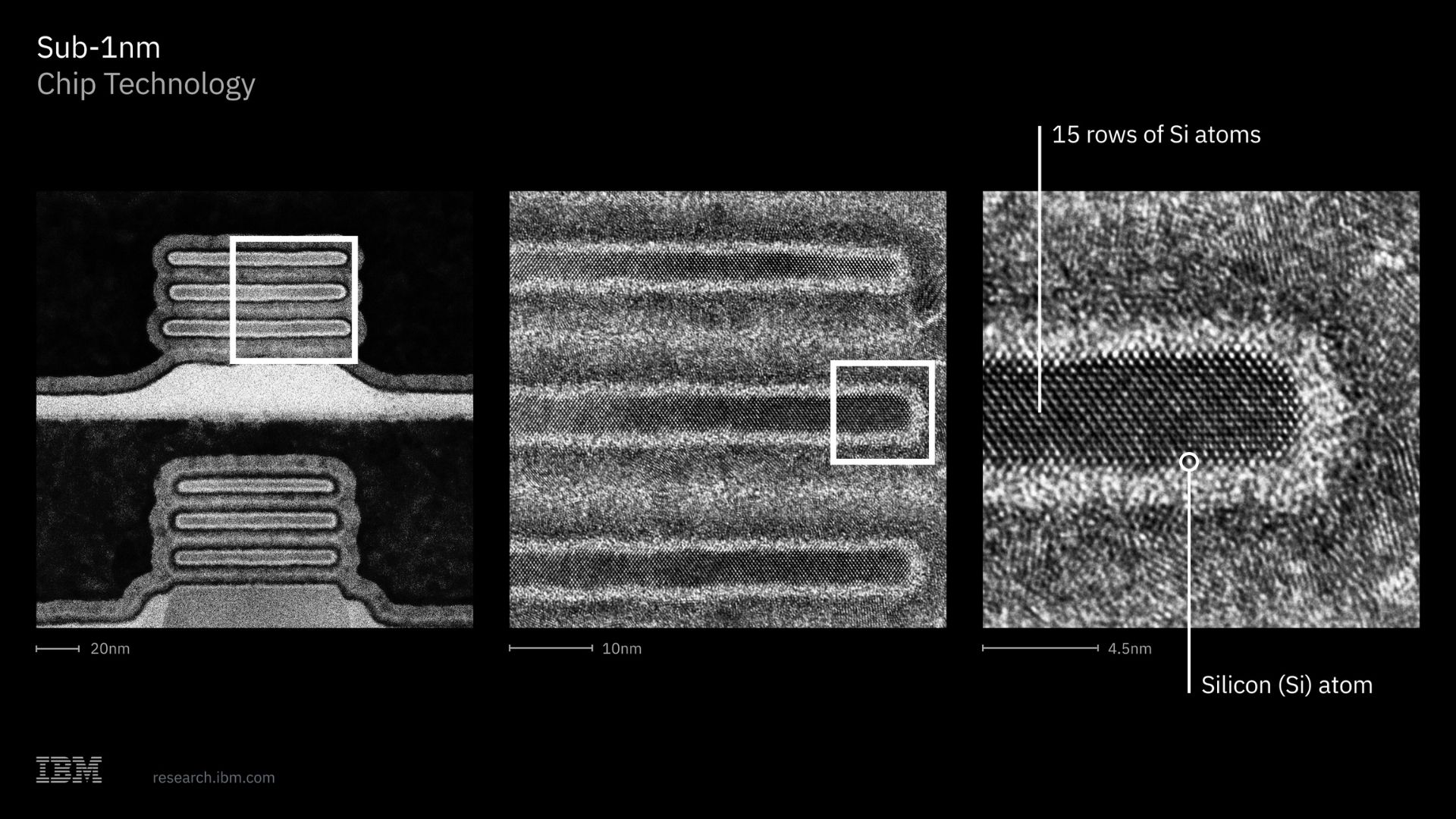

1nm以下晶片技术。

IBM声称，与其2021年推出的2纳米芯片相比，这款0.7纳米芯片的性能提升可达50%，能耗效率提高70%，片上SRAM存储单元尺寸缩小40%。这三个数字同时出现，意味着这不仅是性能的跃升，也是能效的系统性改善，对AI推理、云端服务器和边缘计算都具有直接价值。

IBM研究院院长杰伊·甘贝塔将这项技术形容为"从纳米时代迈向原子尺度"的里程碑，并强调这是对芯片制造方式本身的重新定义。这句话不是修辞，因为当制程节点的物理尺寸逼近单个原子的量级时，工程师面对的挑战已经不再是"如何更精确地刻蚀"，而是"如何在量子力学的约束下维持可预测的电气行为"。

IBM表示，研究团队通过CMOS工艺中的超薄介质键合、双通道工程演示和功能性逻辑反相器运行，对这一架构完成了实验验证，证明它不只存在于仿真模型中，而是可以被实际制造并执行计算任务。相关研究成果已在VLSI 2026研讨会上正式发表。

五年商业化，以及背后的更大赌注

IBM预计，基于纳米堆叠架构的芯片最快可能在未来五年内进入商业化应用，公司认为这套架构至少可以支撑半导体技术持续微缩发展十年。

这两个时间节点值得放在一起读。

五年内商业化，意味着这不是一个还停留在理论阶段的实验室概念，而是IBM认为可以推进到晶圆厂实际生产的路线图。IBM研究中心位于纽约州奥尔巴尼，正在配备来自荷兰光刻巨头ASML的高数值孔径极紫外光刻系统，这是目前已知的最先进商业光刻设备，被普遍认为是推进亚1纳米制程的关键工具。IBM还与Lam

Research、东京电子和SCREEN半导体解决方案等设备供应商合作开发配套制程，并已使用高数值孔径EUV技术制造出可用器件。

这意味着它不是一家独自在实验室里自娱自乐的公司，而是在系统性地拉动整个供应链向前走。

十年路线图则说明了另一层含义：摩尔定律没有死，只是需要换一种方式延续。业界长期争论晶体管缩小的物理极限究竟在哪里，IBM的答案是，换一个维度，向上叠，就还有至少十年的空间。

需要保持清醒的是，从实验室演示到量产之间，历来是半导体行业最漫长、最昂贵的一段路。谁将代工这项技术，制造成本能否控制在商业可行的范围之内，良品率能否支撑大规模出货，这些问题目前都还没有答案。

但IBM在1纳米以下开了一扇门，这件事本身已经足够重要。
